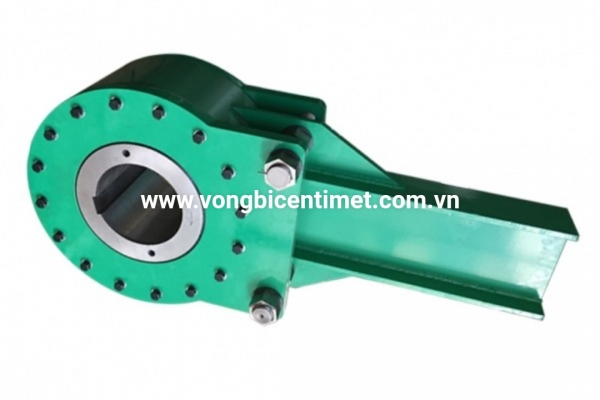

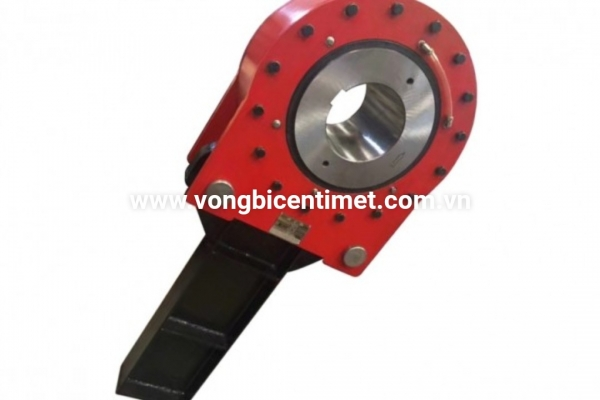

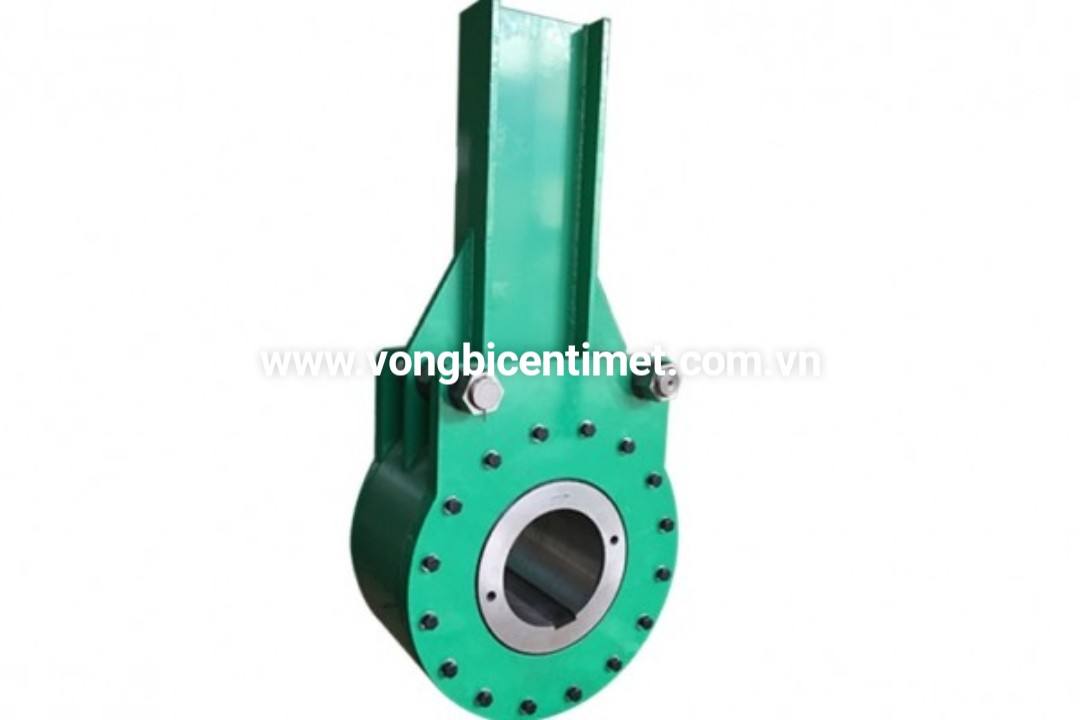

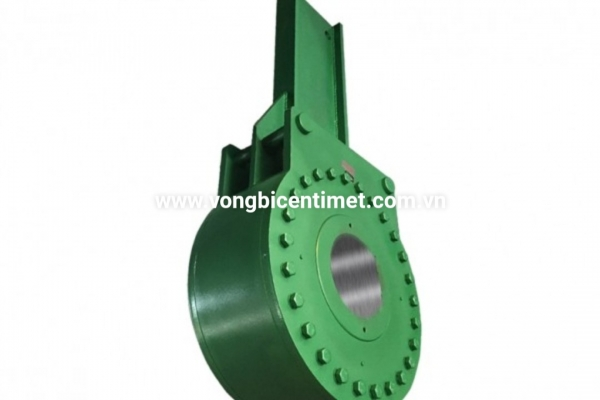

Vòng bi chống quay ngược (Blackstop cam clutch)

Complete Freewheel (blackstop) Cam Clutch FRHD

Thông tin sản phẩm

GIỚI THIỆU

Complete Freewheel(Backstop)Cam Clutch FRHD

Đặc trưng
Toàn bộ Freewheels FRHD với cánh tay mô-men xoắn là những phần mềm tự do phun kín với ổ bi. Chúng được cung cấp đầy dầu và sẵn sàng để lắp đặt. Các viên ngọc tự do được sắp xếp thông qua các trục hoặc các đầu trục.
Các viên ngọc tự do FRHD được sử dụng như:
➧ Điểm dừng
cho các ứng dụng tốc độ thấp. Chúng được thiết kế để sử dụng trên các hệ thống băng tải nghiêng, thang máy và máy bơm. Phốt Taconite bảo vệ mặt sau khi điều kiện bẩn và bụi.
Mô-men xoắn tối đa lên đến 1 800 000 lb-ft.
Lỗ khoan lên đến 21 inch.

Ví dụ ứng dụng
Backstop FRHD 900 trên trục ròng rọc đầu của hệ thống băng tải nghiêng. Cánh tay mômen được bắt vít vào bánh đà tự do. Mô men dẫn động lùi được hạn chế bởi cánh tay đòn trên tấm cơ sở.

Gắn
Mômen quay ngược được hạn chế bởi cánh tay đòn, không được kẹp chặt vào vị trí. Nó phải có 0,5 inch chơi theo hướng trục và theo hướng xuyên tâm.

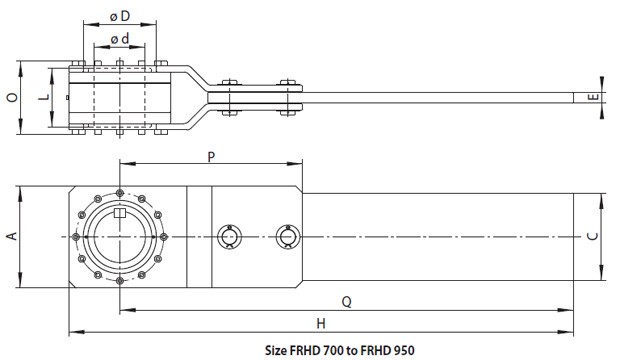

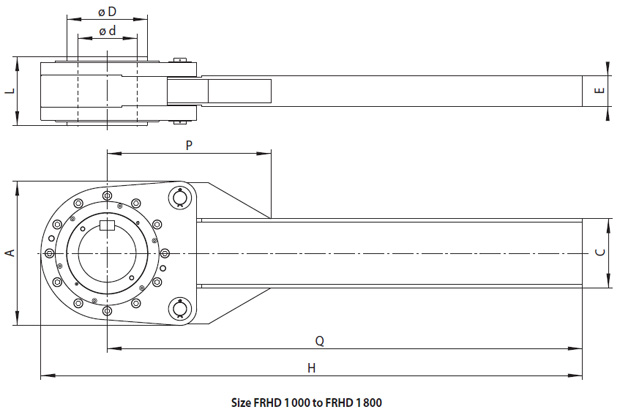

Freewheel Size	Maximum torque MM lb-ft	Nominal torque MN lb-ft	Maximum speed inner ring freewheels rpm	Bore d max. inch	A inch	C inch	D inch	E inch	H inch	L inch	Weight lbs
FRHD 700	7500	3750	620	3.44	8	6	5.25	0.5	36	6	135
FRHD 775	15000	7500	540	3.75	9.75	8	6	1	42.88	7.5	310
FRHD 800	24000	12000	460	4.5	10.5	10	7	1	43.25	8	360
FRHD 900	37000	18500	400	5.44	12	10	8	1.5	54	7.63	480
FRHD 950	46000	23000	360	7	14	12	10	1.5	69	8	530
FRHD 1000	56000	28000	360	7	17	8	9	4.13	80.38	8.75	550
FRHD 1100	90000	45000	360	7	17	8	9	4.13	80.38	10	795
FRHD 1200	185000	92500	250	9	23	10	12	4.94	89	11	1300
FRHD 1300	220000	110000	220	10	25	12	14	5.25	95	12	1674
FRHD 1400	280000	140000	200	12	30	18	16	6.25	107	13	2200
FRHD 1450	380000	190000	200	112	30	18	16	6.25	107	15	2500
FRHD 1500	580000	290000	200	12	31	18	15.13	6.25	107	17.62	2440
FRHD 1600	746000	373000	140	14	32.5	20	17.63	6.25	124	19.25	3400
FRHD 1700	1250000	625000	120	18	42.5	24.5	23	7.88	140	20	7000
FRHD 1800	1800000	900000	100	21	52	30	26.5	10.5	170	23	12000
