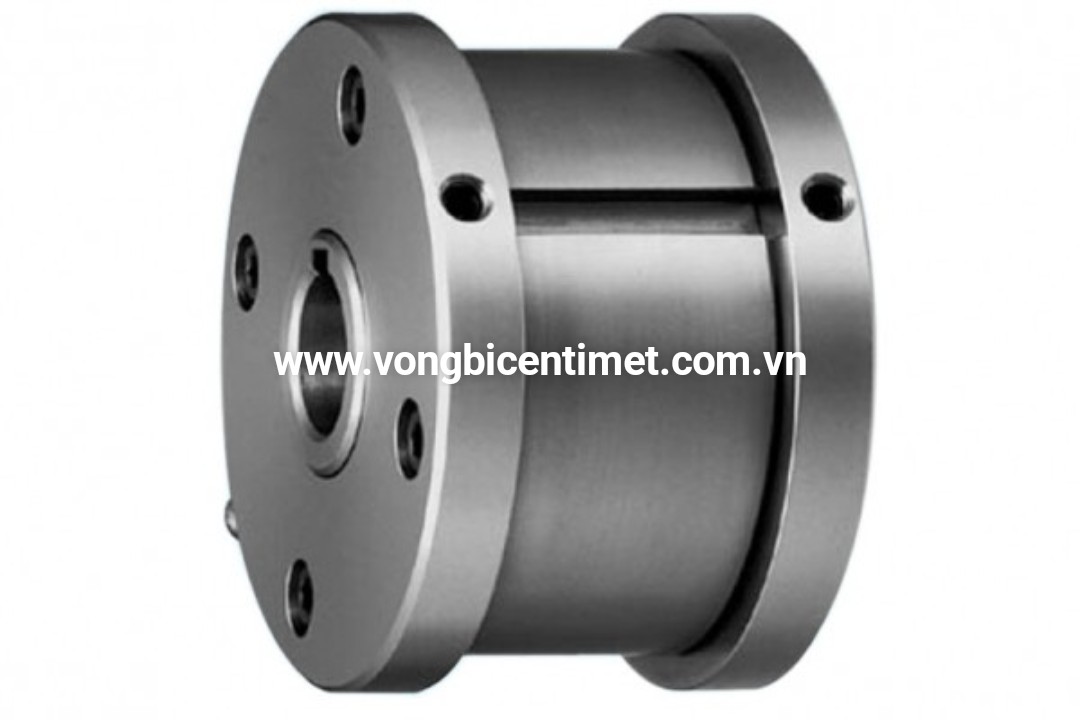

MZEU E5 Flange + E5 Flange Cam Clutch One Way Bearings

Thông tin sản phẩm

NTRODUCTION

Cam Clutch E5 Flange + E5 Flange

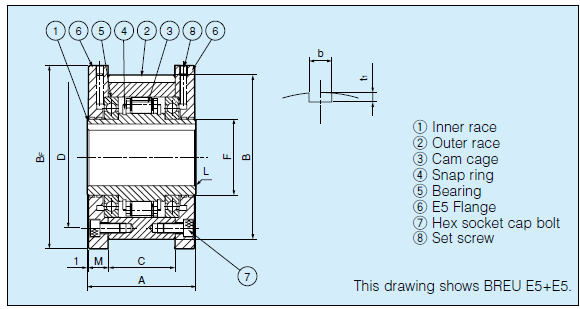

Dimensions(Dimensions in mm)

Model	Bore Size	Keyway	A	B	B_F	C	D	F	L	M	b	t₁	Weight
Model	H7	Inner Race		h7					C		P10		kg
BREU 30K E5+E5	30	8x3.3	76	100	109	51	87	45	1.0	11.5	8	4.0	3.9
BREU 35K E5+E5	35	10x3.3	79	110	119	50	96	50	1.0	13.5	10	5.0	4.9
BREU 40K E5+E5	40	12x3.3	86	125	135	53	108	55	1.3	15.5	12	5.0	7.0
BREU 45K E5+E5	45	14x3.8	86	130	140	53	112	60	1.3	15.5	14	5.5	7.4
BREU 50K E5+E5	50	14x3.8	94	150	160	64	132	70	1.3	14.0	14	5.5	10.7
BREU 55K E5+E5	55	16x4.3	104	160	170	66	138	75	1.5	18.0	16	6.0	13.6
BREU 60K E5+E5	60	18x4.4	120	170	182	84	150	80	1.5	17.0	18	7.0	17.3
BREU 70K E5+E5	70	20x4.9	134	190	202	95	165	90	1.8	18.5	20	7.5	23.5
BREU 80K E5+E5	80	22x5.4	144	210	222	100	185	105	1.8	21.0	22	9.0	31.3
BREU 90K E5+E5	90	25x5.4	158	230	242	115	206	120	2.0	20.5	25	9.0	38.4
BREU100K E5+E5	100	28x6.4	186	270	282	124	240	140	2.0	30.0	28	10.0	63.0
BREU130K E5+E5	130	32x7.4	212	310	322	152	278	160	2.5	29.0	32	11.0	88.0
BREU150K E5+E5	150	36x8.4	246	400	412	180	360	200	2.5	32.0	36	12.0	184.0

Cài đặt và sử dụng

1. Bằng cách xoay Ly hợp Cam ở phía đối diện, hướng quay có thể được thay đổi.

2. Cố định núm vú tra mỡ vào các bộ phận tùy chọn.

3. Khi lắp ly hợp vào trục, tạo áp lực lên vòng trong nhưng không áp lên vòng ngoài. Gõ nhẹ vòng đua bên trong bằng búa mềm di chuyển quanh chu vi vòng đua để Ly hợp Cam di chuyển chậm và đều vào đầu trục.

4. Tất cả các mô hình đã được bôi trơn trước. Phạm vi nhiệt độ môi trường xung quanh là –40 ° C đến + 40 ° C. Quá nhiều dầu mỡ bổ sung cho cả hai ổ trục sẽ ức chế chức năng cơ bản của Ly hợp cam.

5. Mặt bích E5 + E5 chỉ khả dụng cho mẫu BREU K.
