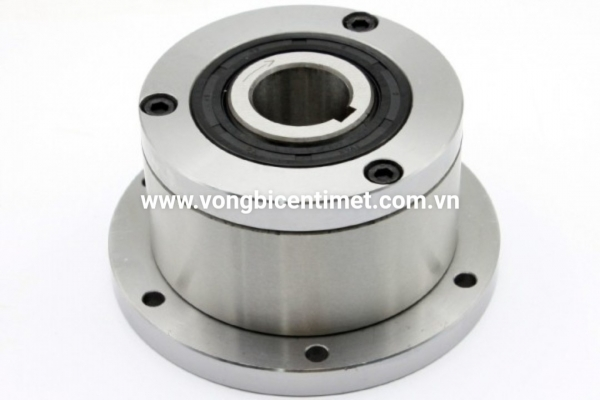

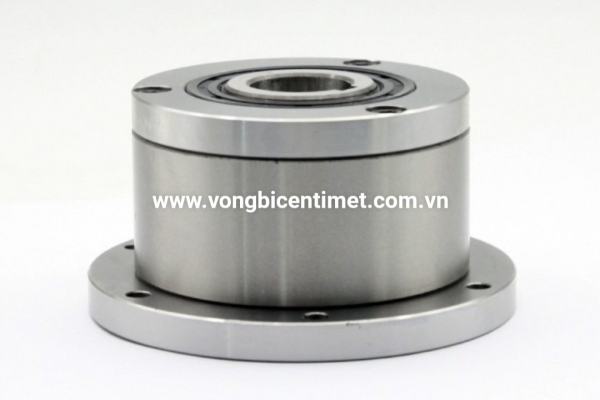

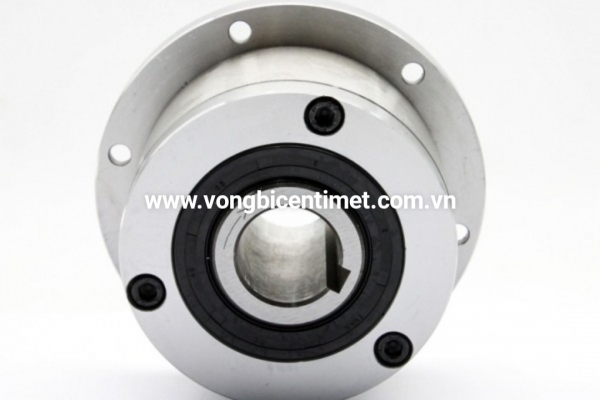

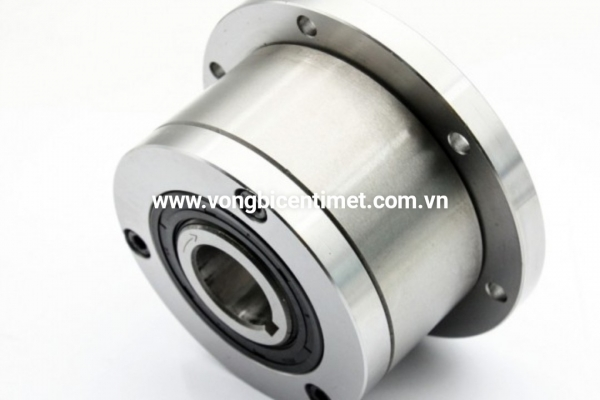

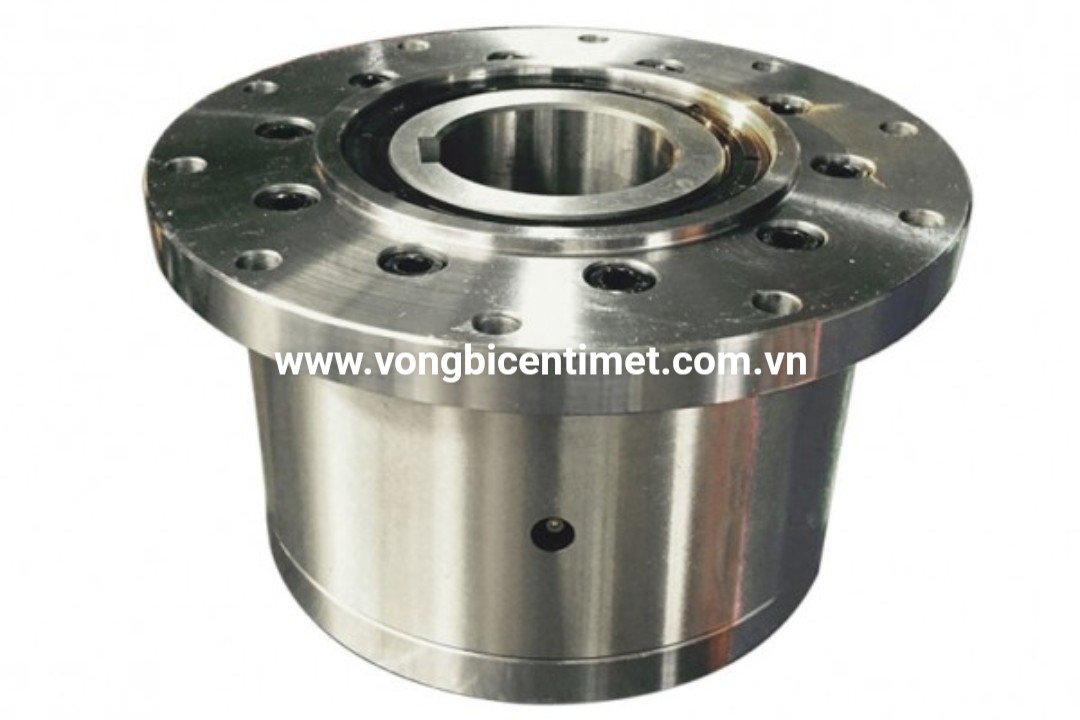

Vòng bi chống quay ngược (Blackstop cam clutch)

RIZ....G1G2 RIZ...G2G7 Freewheel Overrunning Clutch

Thông tin sản phẩm

GIỚI THIỆU

RIZ...G1G2 RIZ...G2G7 Freewheel Overrunning clutch

Tính năng

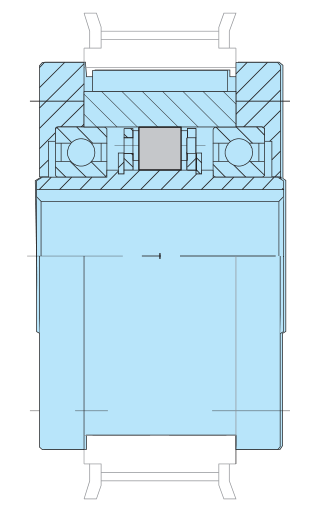

Các loại RIZ..G1G2 / G7G2, RINZ..G5G5 là loại nâng ly tâm khỏi các trang sức tự do kiểu bong gân với vòng quay bên trong. Chỉ có cuộc đua bên trong được thiết kế để chạy tự do.

Đây là các đơn vị khép kín được thiết kế cho các ứng dụng ly hợp chạy quá tốc độ. Thường được sử dụng trong các ổ đĩa thu thập thông tin, trong đó tốc độ chạy vượt mức cao nhưng tốc độ ổ đĩa thấp và không vượt quá tốc độ lái xe tối đa được chỉ định trong bảng. Chúng là loại RIZ, RINZ (& raquo; xem trang 84 để biết thêm thông tin) được trang bị nắp loại G có túi mỡ và con dấu không tiếp xúc. Khi đơn đặt hàng hoàn tất, thiết bị được cung cấp mỡ bôi trơn, sẵn sàng để lắp đặt theo chiều ngang hoặc chiều dọc.

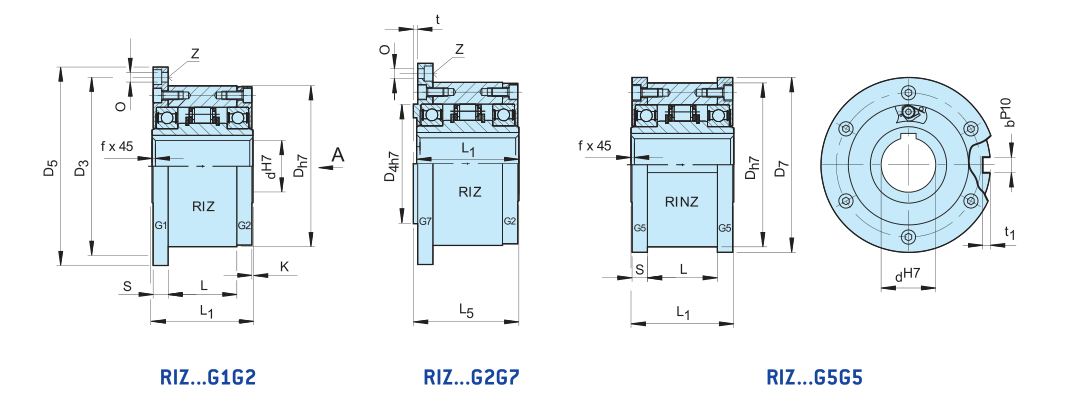

Type	Size		Speeds				Number				Weight
RIZ RINZ	d^H7	T_KN¹⁾	n_max²⁾	n_imin³⁾	n_imax⁴⁾	D_h7	z	L₁	L	t	G1
	[mm]	[Nm]	[min-1 ]	[min-1 ]	[min-1 ]	[mm]		[mm]	[mm]	[mm]	[kg]
	30	375	290	700	9000	100	6	68	43	3	3.9
	35	550	280	670	8500	110	6	74	45	4	4.9
	40	800	260	630	7500	125	6	86	53	4	7.5
	45	912	255	610	6700	130	8	86	53	4	7.8
	50	###	235	560	6000	150	8	94	64	4	10.8
	60	###	210	510	5300	170	10	114	78	4	16.8
	70	###	195	470	4000	190	10	134	95	4	20.8
	80	###	155	375	4000	210	10	144	##	4	27
	90	###	145	350	3000	230	10	158	##	5	40
	100	###	140	340	2400	270	10	182	##	5	67
	130	###	130	320	2400	310	12	212	##	5	94

LƯU Ý
1) T max = 2 & lần; T KN
& raquo; Tham khảo Lựa chọn trang 10 đến 13
2) Tốc độ truyền mô-men xoắn cực đại cho phép này
n max không được vượt quá khi truyền mômen xoắn
3) Tốc độ chạy quá mức cho phép tối thiểu này n imin
không nên giảm khi hoạt động liên tục.
Có thể giảm tốc độ tối thiểu này theo yêu cầu
4) Cuộc đua nội bộ vượt qua
Chìa khóa dẫn đến DIN 6885.1
Khi đặt hàng, vui lòng chỉ định hướng quay được nhìn thấy
từ mũi tên & bdquo; A & ldquo ;: & bdquo; R & ldquo; Cuộc đua bên trong vượt qua theo chiều kim đồng hồ
hướng, & bdquo; L & ldquo; Cuộc đua bên trong vượt qua ngược chiều kim đồng hồ
hướng đi
& raquo; Tham khảo hướng dẫn lắp đặt và bảo trì
trang 16 đến trang 19
