Vòng bi chống quay ngược (Blackstop cam clutch)

Freewheel Overrunning Clutch RIZ RINZ

Thông tin sản phẩm

GIỚI THIỆU

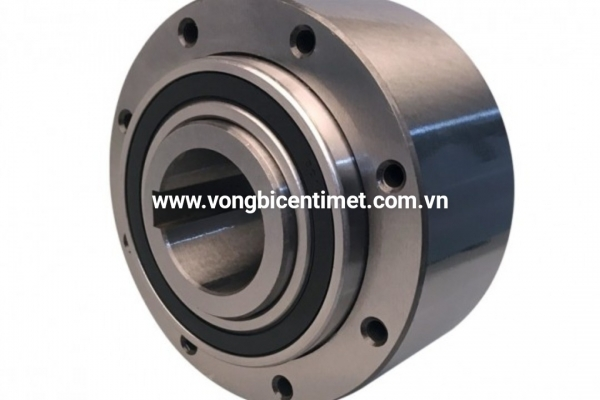

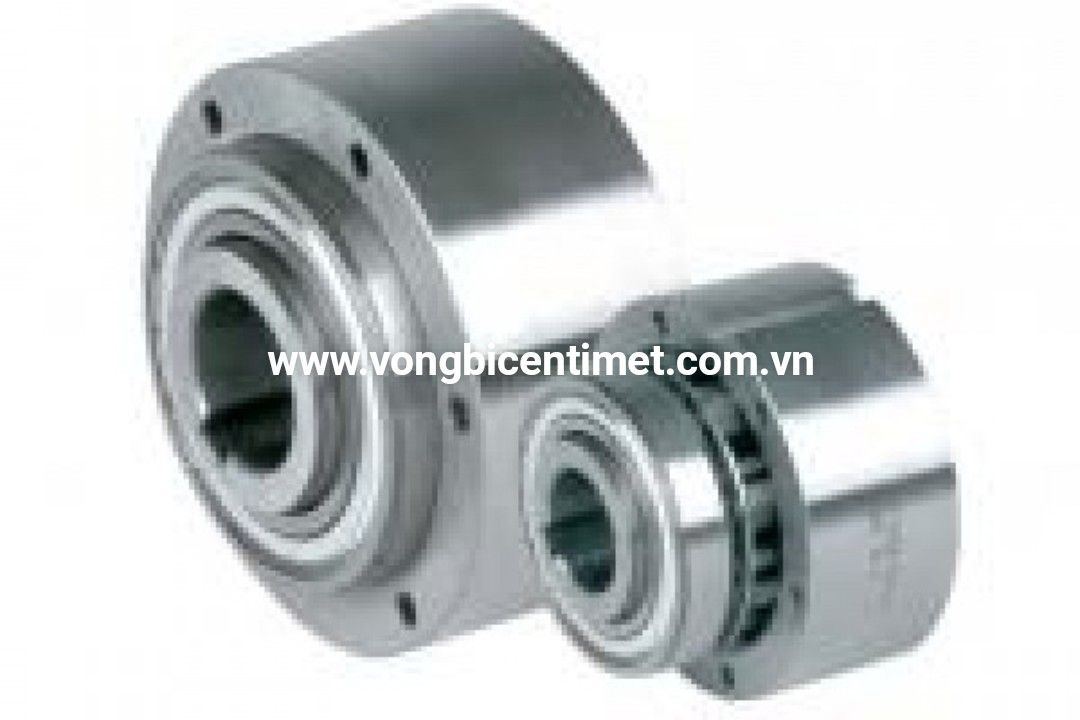

Freewheel Overrunning Clutch RIZ RINZ

Tính năng

Các loại RIZ, RINZ là loại nâng ly tâm khỏi các bánh tự do kiểu phun với vòng quay bên trong. Thích hợp cho các ứng dụng quay ngược hoặc chạy ly hợp quá mức. Chỉ có cuộc đua bên trong được thiết kế để chạy tự do.

Các đơn vị này là một phần của hệ thống mô-đun Stieber. Chúng được hỗ trợ bằng cách sử dụng vòng bi series 60 .., được bôi trơn bằng mỡ và được gắn với các con dấu ZZ. Các thiết bị được phân phối theo tiêu chuẩn được bôi trơn bằng mỡ và sẵn sàng lắp đặt ở vị trí ngang hoặc dọc. Các loại RIZ, RINZ được thiết kế để sử dụng với các nắp dòng G. Các trang sau cung cấp thêm thông tin chi tiết để sử dụng loại đơn vị này.

Nếu thiết bị được lắp đặt bên trong vỏ có sẵn dầu bôi trơn, vui lòng chỉ định loại RIW, RIWN. Sau đó, các nắp dòng F từ loại GFR, GFRN được sử dụng mà không có vòng đệm trục.

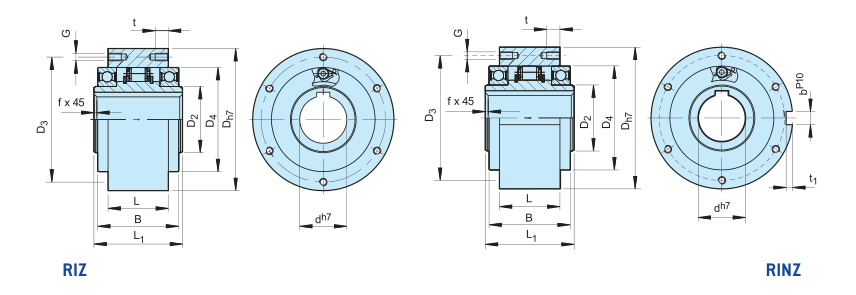

Type	Size		Speeds				Number				Weight
RIZ RINZ	d^H7	T_KN¹⁾	n_max²⁾	n_imin³⁾	n_imax⁴⁾	D_h7	z	L ₁	L	t
	[mm]	[Nm]	[min-1 ]	[min-1 ]	[min-1 ]	[mm]		[mm]	[mm]	[mm]	[kg]
	30	375	290	700	9000	100	6	68	43	10	2.3
	35	550	280	670	8500	110	6	74	45	12	3.2
	40	800	260	630	7500	125	6	86	53	14	4.8
	45	912	255	610	6700	130	8	86	53	14	5
	50	1400	235	560	6000	150	8	94	64	14	7.5
	60	2350	210	510	5300	170	10	114	78	16	12.7
	70	3050	195	470	4000	190	10	134	95	16	14.5
	80	5800	155	375	4000	210	10	144	100	16	19
	90	8700	145	350	3000	230	10	158	115	20	29.5
	100	16000	140	340	2400	270	10	182	120	24	42.5
	130	23000	130	320	2400	310	12	212	152	24	70

LƯU Ý
1) T max = 2 & lần; T KN
& raquo; Tham khảo Lựa chọn trang 10 đến 13
2) Tốc độ truyền mô-men xoắn cực đại cho phép này
n max không được vượt quá khi truyền mômen xoắn
3) Tốc độ chạy quá mức cho phép tối thiểu này n imin
không nên giảm khi hoạt động liên tục.
Có thể giảm tốc độ tối thiểu này theo yêu cầu
4) Cuộc đua nội bộ vượt qua
Chìa khóa dẫn đến DIN 6885.1
& raquo; Tham khảo hướng dẫn lắp đặt và bảo trì
trang 16 đến trang 19

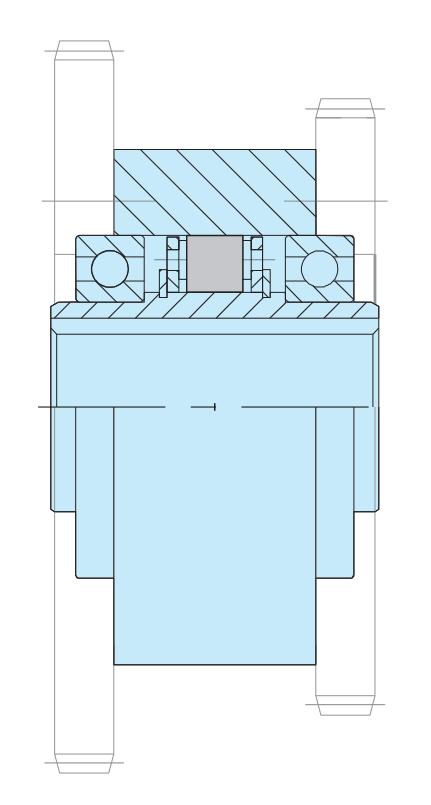

MOUNTING EXAMPLE
