Vòng bi chống quay ngược (Blackstop cam clutch)

Cam Clutch (blackstop) RSBW

Thông tin sản phẩm

GIỚI THIỆU

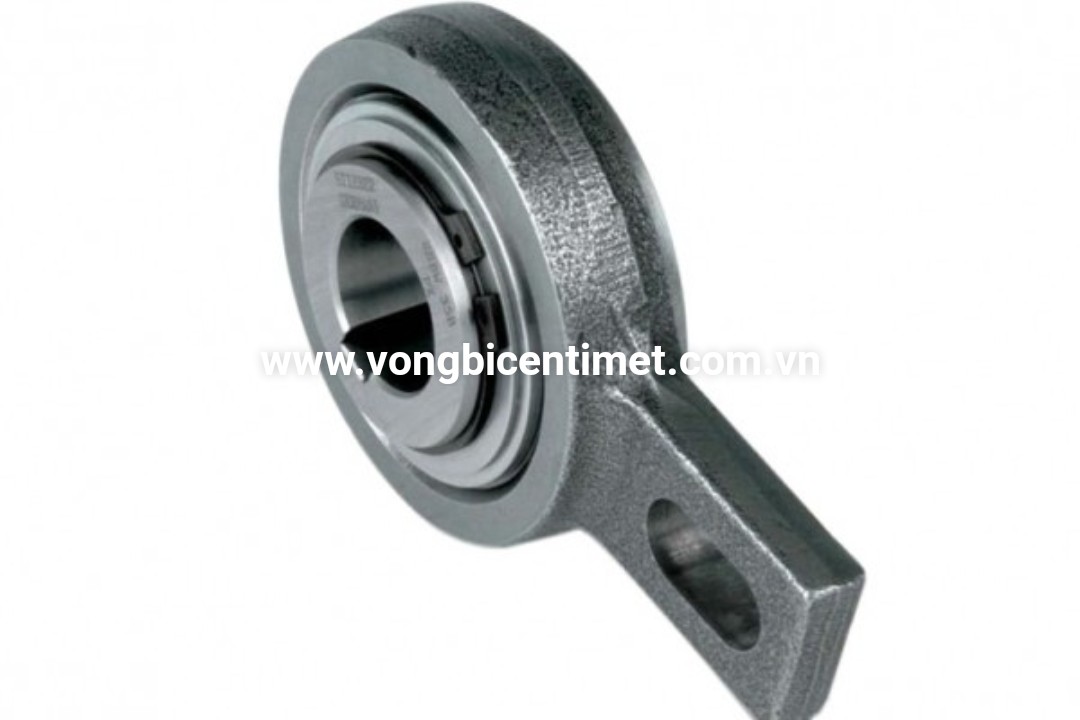

Cam clutch(backstop)RSBW

Tính năng

Loại RSBW là một bánh đà tự do loại DC. Nó được thiết kế khép kín, được định tâm bởi các ổ trục trơn cho tốc độ quay thấp và được làm kín bằng cách sử dụng các vòng O được bảo vệ bằng lá chắn.
Thiết bị được cung cấp mỡ bôi trơn sẵn sàng để lắp đặt ở vị trí ngang hoặc dọc. Chủ yếu được sử dụng làm điểm tựa, loại này cung cấp công suất mô-men xoắn cao với yêu cầu không gian tối thiểu.

Thiết kế cho phép lắp đặt trong môi trường khó khăn như độ ẩm cao hoặc khu vực có nước bắn vào. Một bu lông, được giữ chặt vào một bộ phận cố định của máy và đi qua rãnh trong tay mô-men xoắn, cung cấp điểm dừng quay. Khoảng hở xuyên tâm trên bu lông này phải bằng 1 & ndash; 3% chiều rộng rãnh. Cánh tay đòn và các ổ trục không được ứng suất trước.

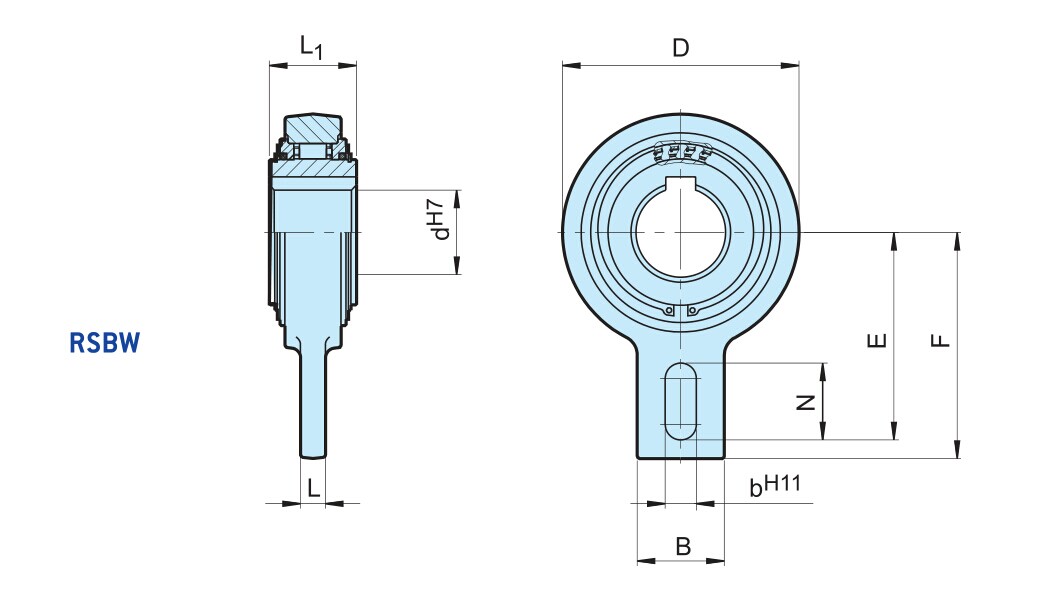

Type	Size		Overrunnin gSpeeds									Weight
RSBW	d^H7	T_KN¹)	n_imax	D	L ₁	F	E	B	N	L	b^H11
	[mm]	[Nm]	[min-1]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]
	20	375	400	106	35	113	102.5	40	35	15	18	2
	25	606	400	106	48	113	102.5	40	35	15	18	2.6
	30	606	400	106	48	113	102.5	40	35	15	18	2.5
	35M	375	400	106	35	113	102.5	40	35	15	18	2
	35	606	400	106	48	113	102.5	40	35	15	18	2.4
	40	1295	300	132	52	125	115	60	35	15	18	4.6
	45	1295	300	132	52	125	115	60	35	15	18	4.5
	50	1295	300	132	52	125	115	60	35	15	18	4.5
	55	1295	300	132	52	125	115	60	35	15	18	4.4
	60	2550	250	161	54	140	130	70	35	15	18	6.5
	70	2550	250	161	54	140	130	70	35	15	18	6.4
	80	4875	200	190	70	165	150	70	45	20	25	9.9
	90	4875	200	190	70	165	150	70	45	20	25	9.8

LƯU Ý

1) T max = 2 & lần; T KN
& raquo; Tham khảo Lựa chọn trang 10 đến 13
Chìa khóa dẫn đến DIN 6885.1
& raquo; Tham khảo hướng dẫn lắp đặt và bảo trì
trang 16 đến trang 19

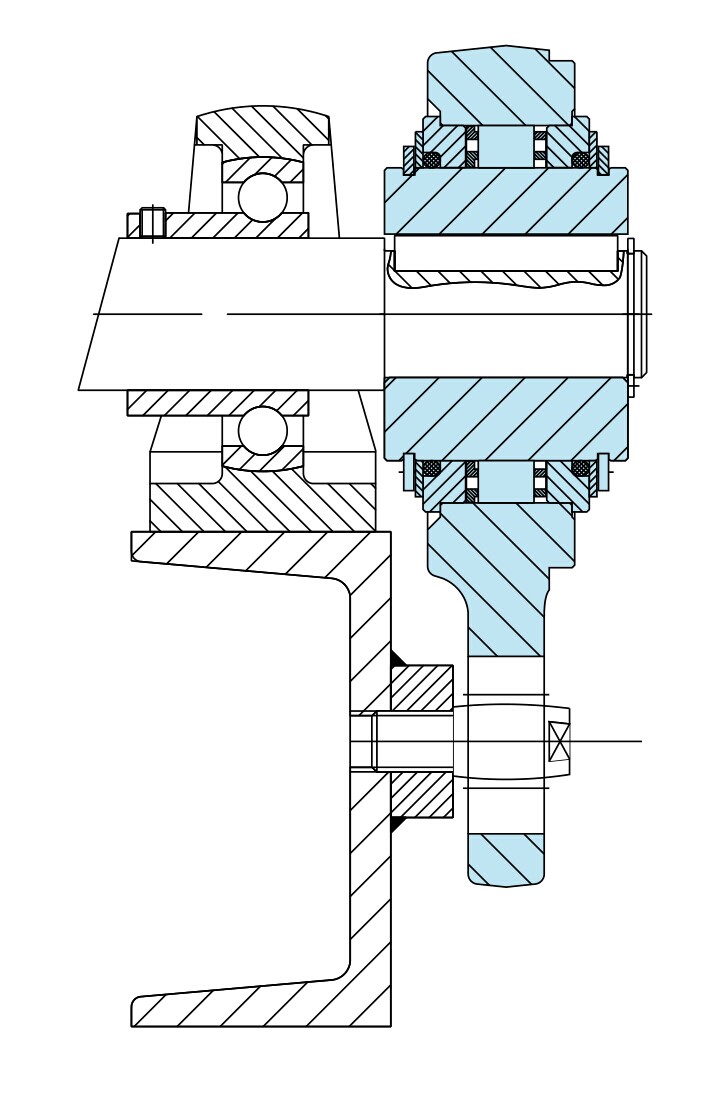

MOUNTING EXAMPLE
