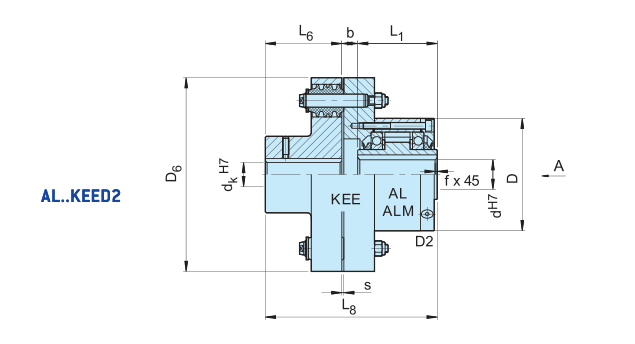

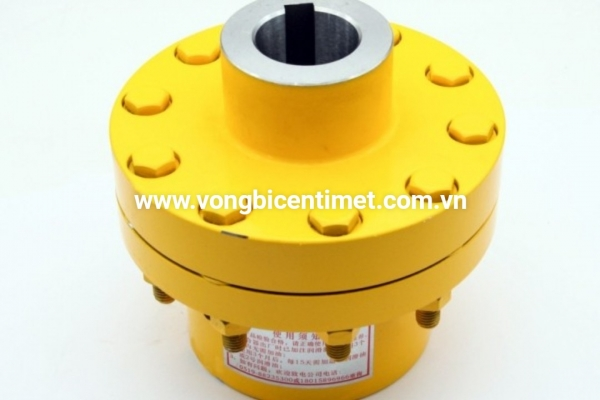

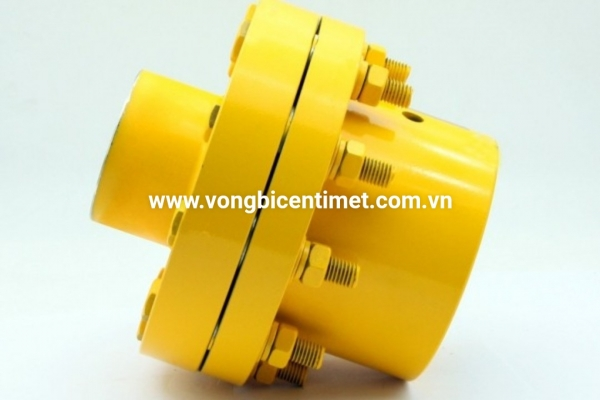

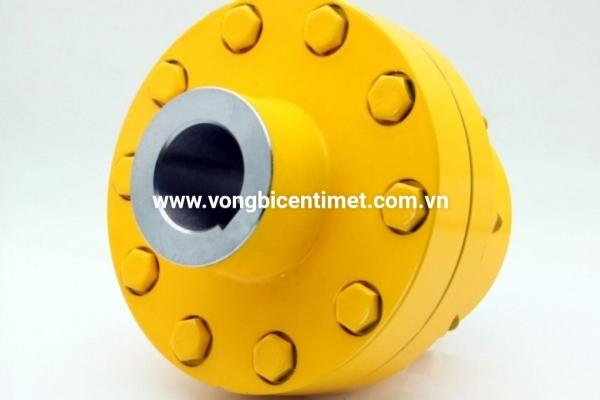

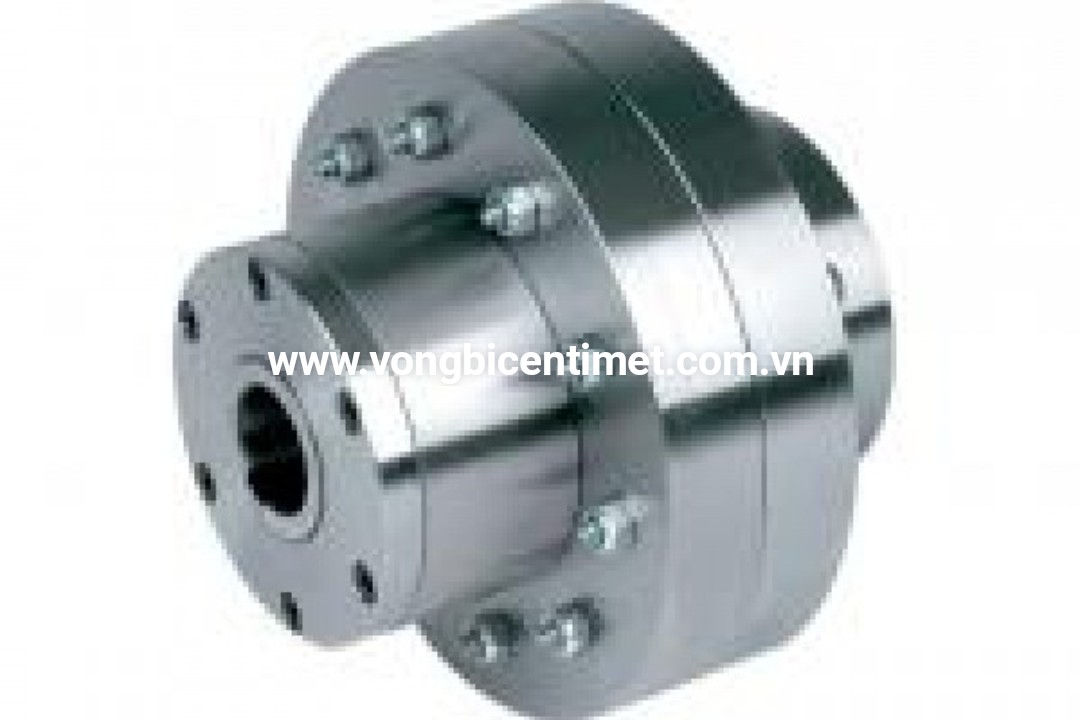

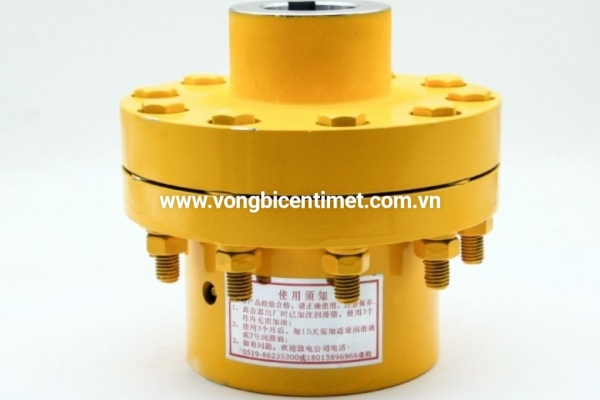

Backstop one way clutch AL..KEED2

Tính năng

Loại AL..KEED2 là một loại bánh lăn tự do, khép kín, được làm kín và được hỗ trợ ổ trục, sử dụng hai ổ trục dòng 160 ... Đơn vị được cung cấp dầu bôi trơn.

Sự kết hợp này được sử dụng như ly hợp chạy quá tốc như được hiển thị ở trang sau. Trong thiết kế này, một bánh đà tự do AL tiêu chuẩn được kết nối với một khớp nối linh hoạt để lắp trong dòng.

Loại KEE là một khớp nối hiệu suất cao được sử dụng để giảm rung động xoắn và chấp nhận sự sai lệch mà không có tải trọng chịu lực vượt quá. Nắp D2 được sử dụng để đóng thiết bị. Nó được trang bị hai vít để đổ dầu, xả và cấp. Chúng tôi khuyên bạn nên cung cấp đơn vị được lắp ráp.

Vui lòng chỉ định hướng quay bên trong nhìn từ mặt bích D2. Tham khảo danh mục của nhà sản xuất để kiểm tra lựa chọn khớp nối.

NOTE

1) Inner race overrunst

2) Outer race overruns

Keyway to DIN 6885.1

When ordering, please specify bore ø d k and direction of

rotation seen from arrow „A“: „R“ Inner race overruns in

clockwise direction, „L“ Inner race overruns in counter-

clockwise direction

» Refer to mounting and maintenance instructions

page 16 to 19

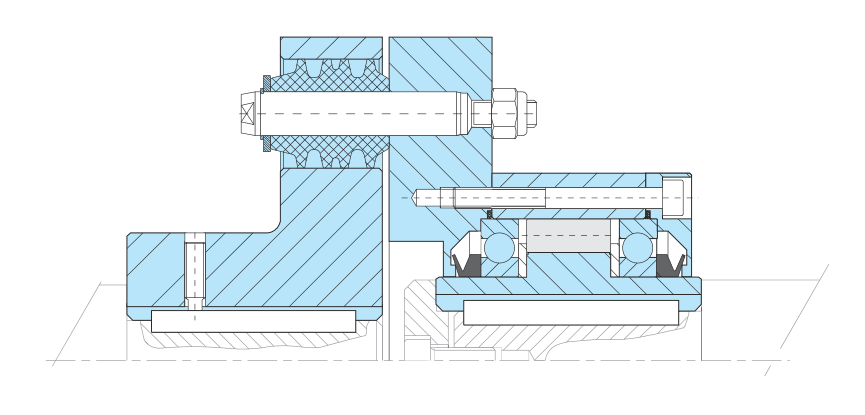

MOUNTING EXAMPLE
