Vòng bi chống quay ngược (Blackstop cam clutch)

Sprag Freewheel Clutch RSCI 180-300

Thông tin sản phẩm

GIỚI THIỆU

Sprag Freewheel Clutch RSCI 180-300

Tính năng

Loại RSCI là một thang máy ly tâm khỏi bánh lăn tự do kiểu phun với vòng quay bên trong. Chỉ có cuộc đua bên trong được thiết kế để chạy tự do.

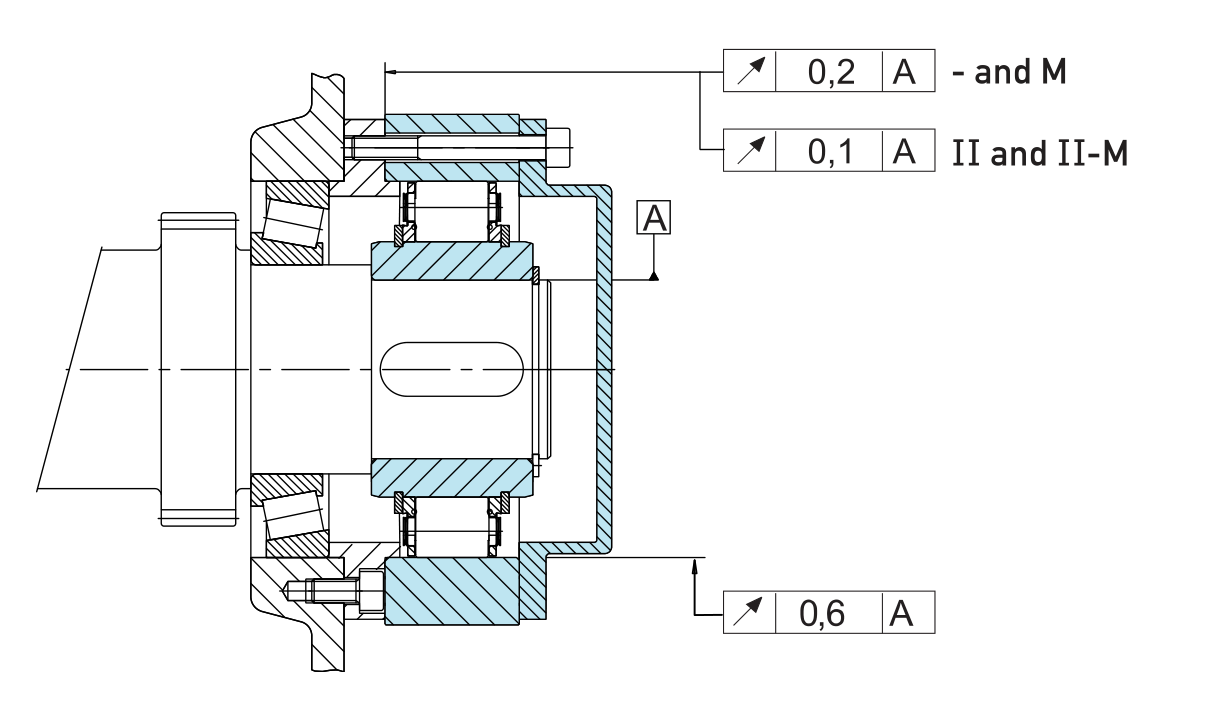

Được thiết kế chủ yếu như một bộ ly hợp lùi, loại này cũng có thể được sử dụng như một bộ ly hợp chạy quá tốc độ trong các hệ thống truyền động thu thập thông tin, trong đó tốc độ chạy quá cao nhưng tốc độ lái thấp và không vượt quá tốc độ lái tối đa được hiển thị trong bảng. Định tâm vòng đua bên ngoài phải sử dụng lỗ khoan bên trong, trục định tâm không được tiếp xúc với lồng bắn. Vui lòng tham khảo trang 76 (RSCI 20-130) để biết thêm thông tin.

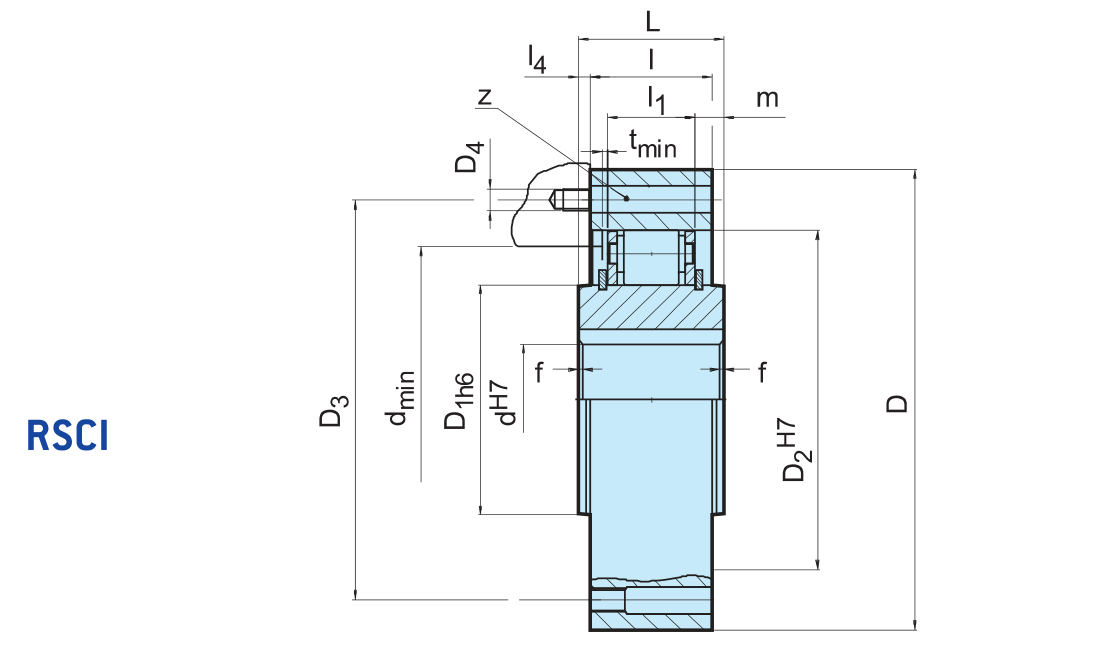

Size	Torque	Speeds						Number			Weight
dH7	TKN1)	nmax2)	nimin3)	nimax4)	D5)	D1h6	D2H7	z	L	I
[mm]	[Nm]	[min-1 ]	[min-1 ]	[min-1 ]	[mm]	[mm]	[mm]		[mm]	[mm]	[kg]
180	31500	115	285	1300	412	240	310	12	90	80	59
180M	50000	90	220	1300	422	240	310	18	120	120	92
180 II	63000	115	285	1300	412	240	310	24	160	160	116
180 II-M	100000	90	220	1300	425	240	310	24	240	240	190
220	42500	110	265	1100	470	290	360	16	105	80	90
220M	68000	85	205	1100	480	290	360	16	120	120	109
220 II	85000	110	265	1100	480	290	360	18	160	160	159
220 II-M	136000	85	205	1100	490	290	360	20	240	240	249
240	52000	105	250	1100	500	320	390	16	105	90	95
240 M	83000	80	195	1100	520	320	390	16	120	120	137
240 II	104000	105	250	1100	520	320	390	24	180	180	191
240 II-M	166000	80	195	1100	530	320	390	24	240	240	250
260	65000	100	240	1000	550	360	430	16	105	105	130
260M	100000	75	185	1000	580	360	430	24	125	125	183
260 II	130000	100	240	1000	580	360	430	24	210	210	262
260 II-M	200000	75	185	1000	580	360	430	24	250	250	369
300	78000	90	225	1000	630	410	480	24	105	105	174
300M	125000	70	175	1000	630	410	480	24	125	125	210
300 II	156000	90	225	1000	630	410	480	24	210	210	351
300 II-M	250000	70	175	1000	630	410	480	24	250	250	457
