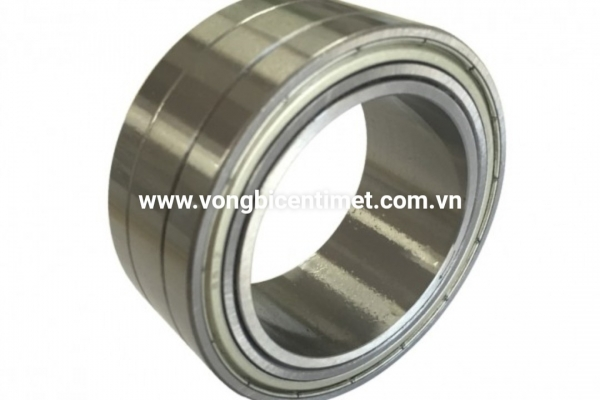

One Way Clutch Bearing GFK

Thông tin sản phẩm

GIỚI THIỆU

One way clutch bearing GFK

Tính năng

Loại GFK là một bánh đà tự do kiểu phun được tích hợp vào một ổ bi 59 .. loạt. Thiết kế này cung cấp công suất mô-men xoắn cao cho đường kính ngoài tối thiểu. Nó là một loại được hỗ trợ ổ trục, được bôi trơn bằng mỡ bôi trơn.

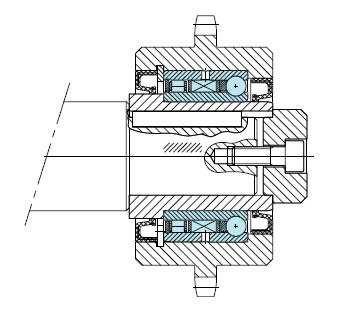

Dầu tắm cũng có thể bôi trơn. Dù là loại bôi trơn nào thì cũng nên cung cấp các con dấu, như minh họa ở trang tiếp theo.
Việc truyền mô-men xoắn phải được đảm bảo bằng cụm máy ép vào vỏ ngoài cứng có dung sai R6 và vào trục có dung sai p5.
Khoảng trống xuyên tâm ban đầu đã được cung cấp để tính đến sự phù hợp với máy ép nặng này. Phạm vi nhiệt độ hoạt động: & ndash; 20 & deg; C đến + 100 & deg; C. Mức đỉnh lên đến + 120 & độ C có thể chấp nhận được trong thời gian ngắn. Vui lòng liên hệ với chúng tôi để biết nhiệt độ cao hơn.

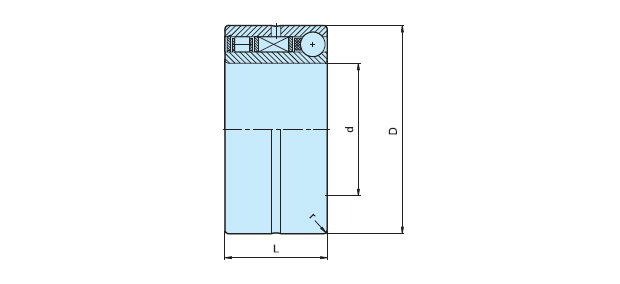

Type	Size		Overrunning speeds		Bearing series				Weight
Type	Size		Overrunning speeds		Bearing series				Weight
GFK	d	T_KN¹)	n _imax²)	n _amax³)		D	L	r
	[mm]	[Nm]	[min-1]	[min-1]		[mm]	[mm]	[mm]	[kg]
	20	51	5500	4000	5904	37	23	0.5	0.09
	25	65	5300	3800	5905	42	23	0.5	0.11
	30	95	5000	3500	5906	47	23	0.5	0.13
	35	204	4600	3200	5907	55	27	1	0.2
	40	315	4200	3000	5908	62	30	1	0.3
	45	370	3800	2500	5909	68	30	1	0.34
	50	460	3400	2200	5910	72	30	1	0.36
