Vòng bi chống quay ngược (Blackstop cam clutch)

Trang chủ|Sản phẩm|Vòng bi chống quay ngược (Blackstop cam clutch)

Vòng bi chống quay ngược (Blackstop cam clutch)

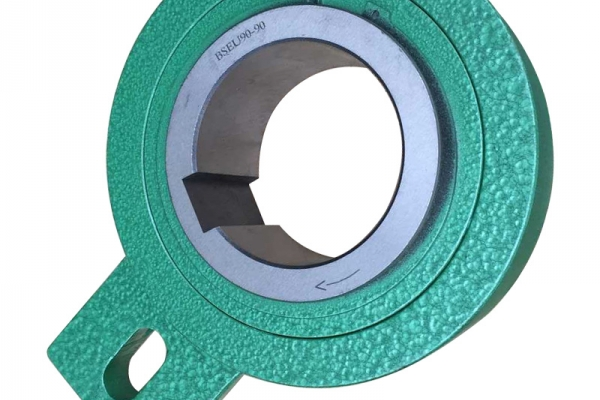

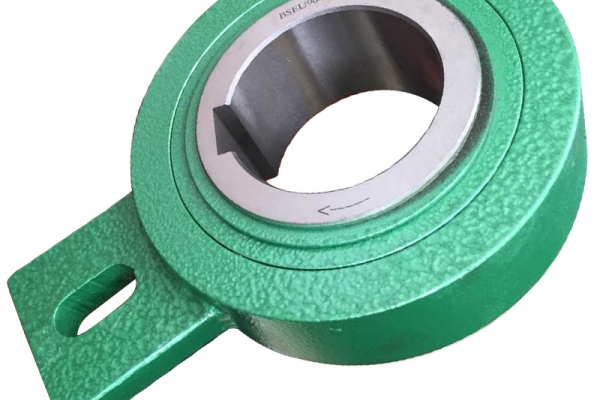

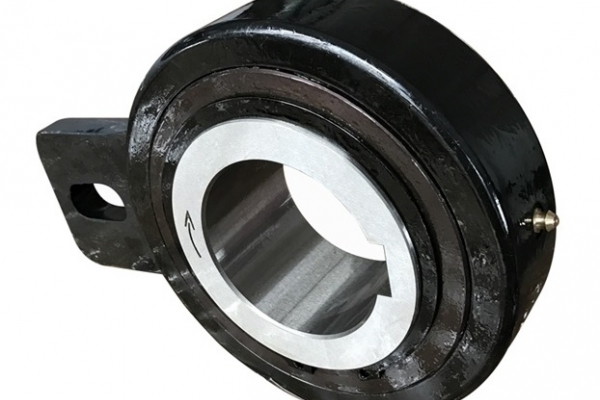

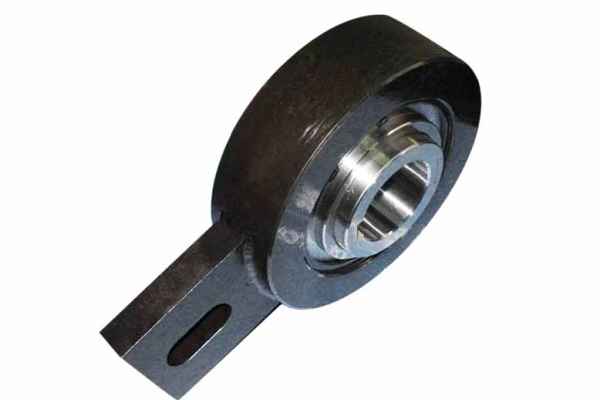

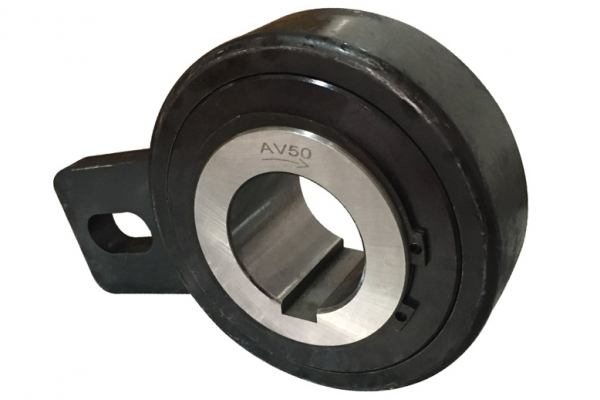

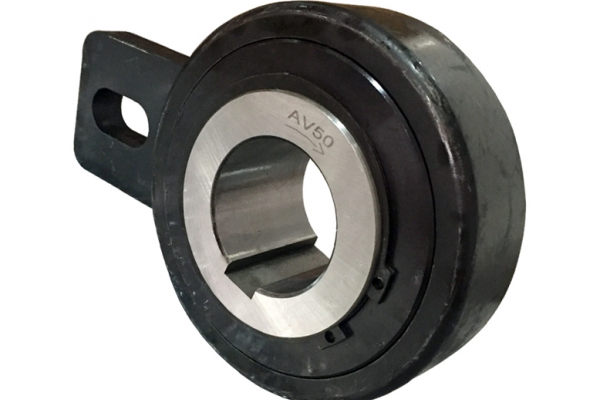

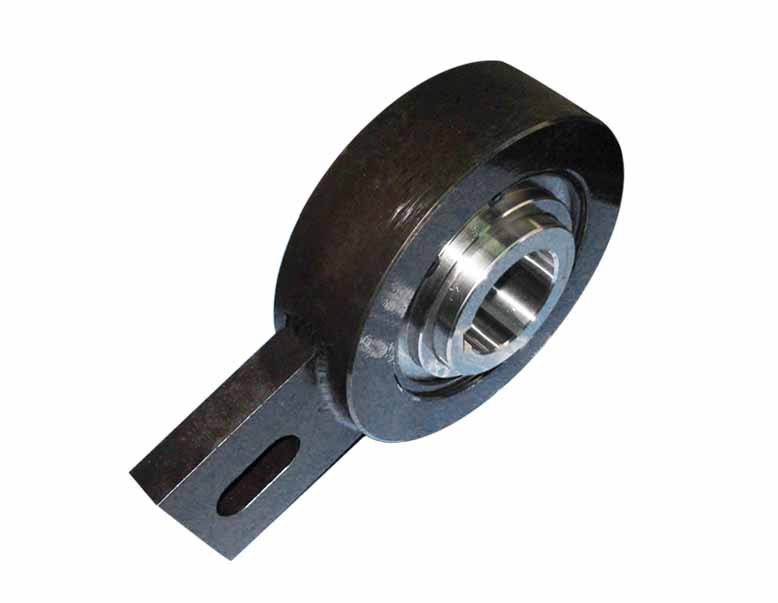

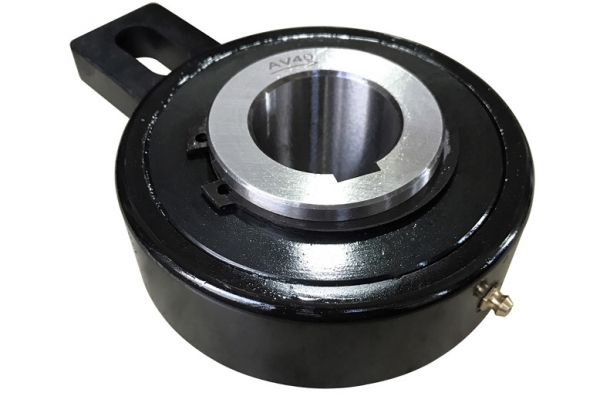

One Way Bearing Backstop Clutch AV

Thông tin sản phẩm

Data Sheet

Item	AV35
Material	GCr15
Outer dia.	155 mm
bore size	55 mm
Weight	5.3 kg
Torque	2150 Nm
Drag torque	240 Ncm
Width	54 mm
Package	carton box, wooden box, etc..

Tính năng

Loại AV là loại bánh lăn tự do. Nó được thiết kế khép kín, được định tâm bởi các ổ trục trơn cho tốc độ quay thấp và được niêm phong bằng cách sử dụng các con dấu mê cung bằng kim loại được bảo vệ bằng lá chắn

Thiết bị được cung cấp mỡ bôi trơn, sẵn sàng lắp đặt ở vị trí ngang hoặc dọc. Chủ yếu được sử dụng làm điểm tựa, công suất mô-men xoắn cao đối với yêu cầu không gian tối thiểu. Thiết kế này phù hợp để sử dụng trong môi trường khó khăn. Một bu lông, được giữ chặt vào một bộ phận cố định của máy và đi qua rãnh trong tay mô-men xoắn, cung cấp điểm dừng quay. Khe hở xuyên tâm trên bu lông này phải bằng 1–3% chiều rộng rãnh.

Cánh tay đòn và các ổ trục không được ứng suất trước. Thiết kế con lăn làm cho loại AV lý tưởng cho các ứng dụng lập chỉ mục ánh sáng.

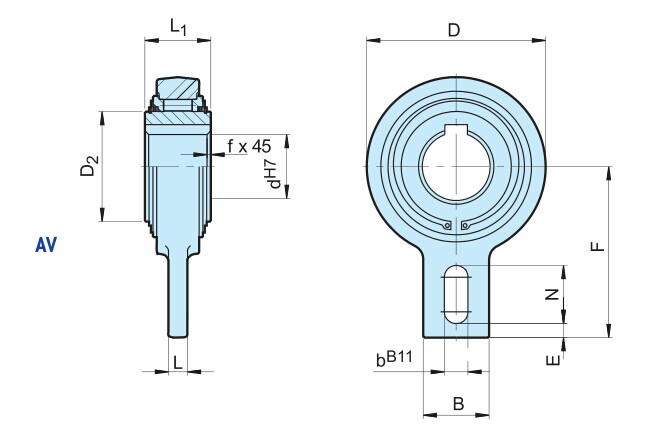

Type	Size		Overrunning speed							Weight	Drag torque
AV	dH7	TKN1)	nimax	D	D2	L 1	L	B	bB11		TR
	[mm]	[Nm]	[min-1]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]	[Ncm]
	20	265	450	83	42	35	12	40	15	1.3	18
	25	265	450	83	42	35	12	40	15	1.3	18
	30	1200	320	118	60	54	15	40	15	3.5	130
	35	1200	320	118	60	54	15	40	15	3.4	130
	40	1200	320	118	60	54	15	40	15	3.3	130
	45	2150	280	155	90	54	20	80	18	5.5	240
	50	2150	280	155	90	54	20	80	18	5.4	240
	55	2150	280	155	90	54	20	80	18	5.3	240
	60	2150	280	155	90	54	20	80	18	5.2	240
	70	2150	280	155	90	54	20	80	18	5	240
	80	2900	200	190	110	64	20	80	20	8.7	360
	90*	7125	150	260	160	90	25	120	–	24.5	360
	100*	7125	150	260	160	90	25	120	–	23.5	360
	110*	7125	150	260	160	90	25	120	–	22.5	360
	120*	11000	130	300	180	110	30	140	–	42	600

NOTES

1) T max = 2 × T KN
» Refer to Selection page 10 to 13
Keyway to DIN 6885.1
*) 2 Keyways 120° offset
» Refer to mounting and maintenance instructions
page 16 to 19

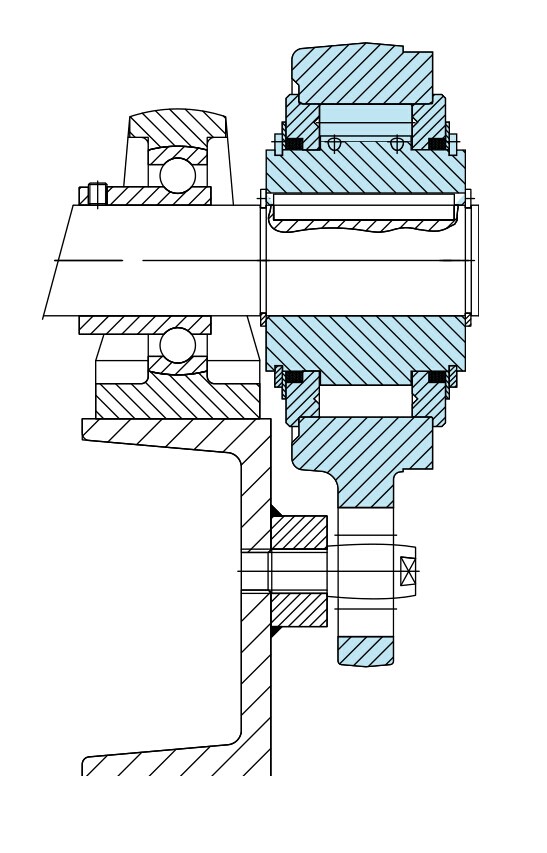

MOUNTING EXAMPLE
