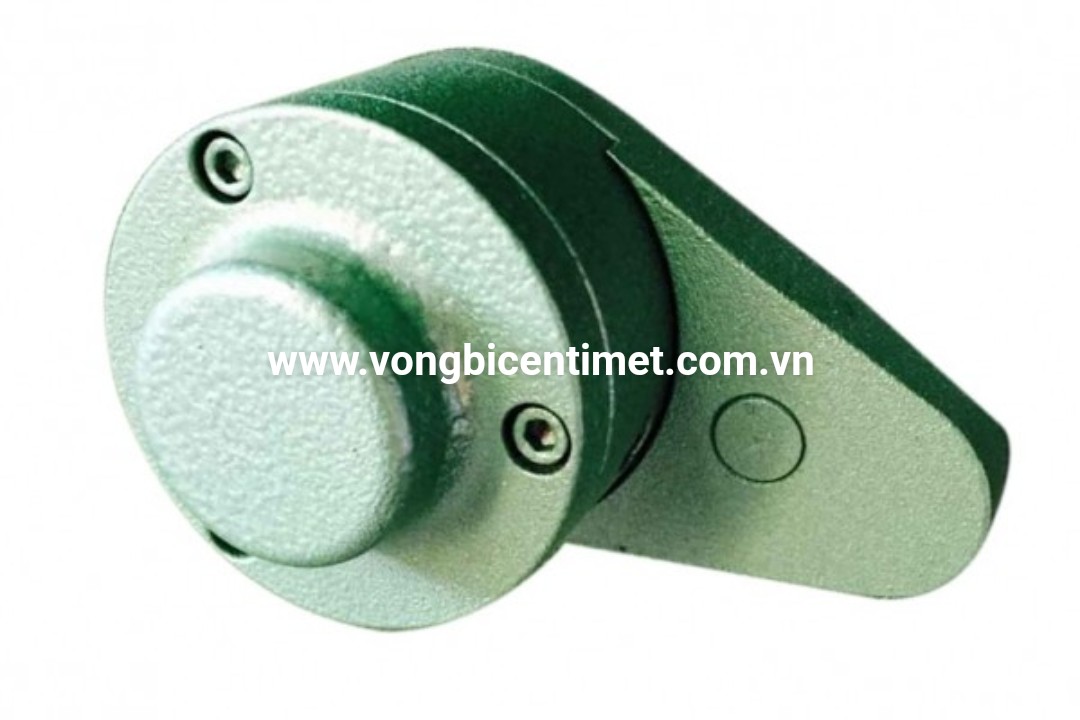

MZEU E3 Torque arm + E4 Cover Backstop Cam Clutch

Thông tin sản phẩm

INTRODUCTION

Dimensions and Capacities

Model	Torque Capacity	Max. Overrunning		DragTorque	Bore Size	Keyway	A	AC	B	F	L	M1	Q	R	S	T	U	Weight
	Torque Capacity	Inner Race	Outer Race	DragTorque	Bore Size	Keyway	A	AC	B	F	L	M1	Q	R	S	T	U	Weight
	N·m	r/min	r/min	N·m	H7	Inner Race			h7		C							(kg)
MZEU12(K)E3+E4	60	2,000	1,000	0.20	12	4X1.8	42	53	62	20	0.8	13.5	44	59	10	10	6	1.0
MZEU15(K)E3+E4	100	1,800	900	0.20	15	5X2.3	52	68	68	25	0.8	13.5	47	62	10	10	10	1.5
MZEU20(K)E3+E4	245	1,600	700	0.29	20	6X2.8	57	73	75	30	0.8	15.0	54	72	12	11	10	2.0
MZEU25(K)E3+E4	425	1,600	600	0.33	25	8X3.3	60	76	90	40	0.8	19.0	62	84	16	14	10	2.9
MZEU30(K)E3+E4	735	1,500	500	0.39	30	8X3.3	68	84	100	45	1.0	19.0	68	92	16	14	10	4.3
MZEU35(K)E3+E4	1,015	1,400	300	0.49	35	10X3.3	74	92	110	50	1.0	22.0	76	102	20	18	12	5.3
MZEU40(K)E3+E4	1,350	1,400	300	0.59	40	12X3.3	86	105	125	55	1.3	22.0	85	112	20	18	12	7.8
MZEU45(K)E3+E4	1,620	1,400	300	0.69	45	14X3.8	86	108	130	60	1.3	25.0	90	120	25	22	15	9.6
MZEU50(K)E3+E4	2,070	1,300	250	0.79	50	14X3.8	94	113	150	70	1.3	25.0	102	135	25	22	12	12.1
MZEU55(K)E3+E4	2,400	1,300	250	0.88	55	16X4.3	104	126	160	75	1.5	30.0	108	142	32	25	15	15.2
MZEU60(K)E3+E4	2,950	1,200	250	0.98	60	18X 4.4	114	137	170	80	1.5	30.0	112	145	32	25	15	17.7
MZEU70(K)E3+E4	4,210	1,100	250	1.27	70	20X 4.9	134	164.5	190	90	1.8	35.0	135	175	38	30	22.5	26.5
MZEU80(K)E3+E4	5,170	800	200	1.38	80	22X5.4	144	168	210	105	1.8	35.0	145	185	38	30	16	33.6
MZEU90(K)E3+E4	12,000	550	150	3.76	90	25X5.4	158	192	230	120	2.0	45.0	155	205	50	40	27	39.0
MZEU100(K)E3+E4	17,600	500	130	4.31	100	28X6.4	182	217	270	140	2.0	45.0	180	230	50	40	28	67.4
MZEU130(K)E3+E4	24,500	400	110	5.39	130	32X7.4	212	250	310	160	2.5	60.0	205	268	68	55	30	100.2
MZEU150(K)E3+E4	33,800	300	80	6.47	150	36X8.4	246	286	400	200	2.5	60.0	255	325	68	55	32	194.8

Cài đặt và sử dụng
1. Mô hình No’s. MZEU12 đến MZEU80 đã được bôi trơn sẵn và không yêu cầu
bôi trơn. Phạm vi nhiệt độ hoạt động là –40 ° C đến + 40 ° C.
Model No’s. MZEU90 đến MZEU150 yêu cầu bôi trơn bằng dầu.
2. Chúng tôi đề xuất dung sai Trục là h7 và rãnh then hoa DIN 6885.1 là
Tiêu chuẩn.
3. Ly hợp được phân phối với Ly hợp cam loại Cơ bản, tay co mô men xoắn E3 và
E4 bao gồm các bộ phận riêng biệt.
4. Làm sạch bề mặt của cả hai đầu của đường đua ngoài và bề mặt tiếp xúc
của tay mômen E3 và nắp E4.
5. Đối với Model No’s. MZEU90 đến MZEU150, áp dụng keo dán vào
bề mặt của cuộc đua bên ngoài ở cả hai đầu.

6. Kiểm tra chiều quay và gắn tay quay E3 vào ly hợp.
7. Bằng cách lắp cả mặt bích và đĩa xích ở phía đối diện,
hướng quay có thể được thay đổi.
8. Khi lắp ly hợp vào trục, tạo áp lực vào vòng trong
nhưng không bao giờ đến cuộc đua bên ngoài.

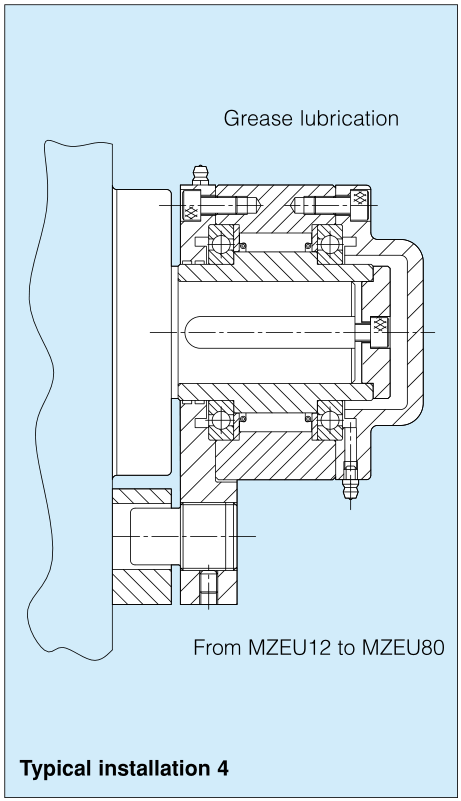

9. Đối với Model No’s. MZEU12 đến MZEU80, trước khi gắn nắp E4 vào
ly hợp gắn tấm cuối bằng bu lông. Tham khảo ví dụ cài đặt 4.
10. Đối với Model No’s. MZEU90 đến MZEU150, trước khi gắn nắp, hãy đính kèm
tấm đóng gói và tấm cuối sử dụng vòng đệm và bu lông niêm phong. Tham khảo
ví dụ cài đặt 5.
11. Mẫu số.
MZEU K
Không có dấu: Không có keyway trên cuộc đua bên ngoài.
K: Chìa khóa trên cuộc đua bên ngoài.
