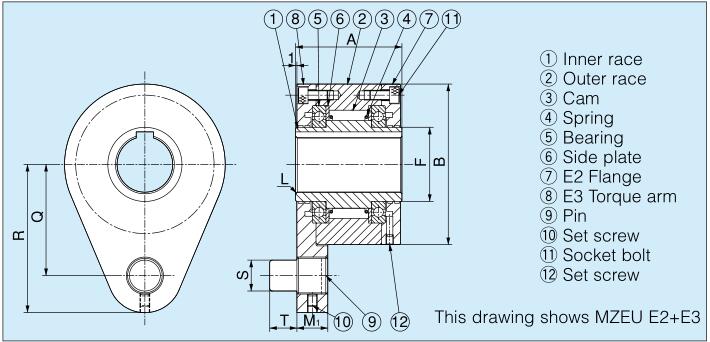

Model

Torque
Capacity

Max. Overrunning

Drag
Torque

Bore Size

Keyway

A

B

F

L

M1

Q

R

S

T

Weight

Inner Race

Outer Race

N·m

r/min

r/min

N·m

H7

Inner Race

h7

C

(kg)

MZEU12(K)E2+E3

60

2,000

1,000

0.20

12

4X1.8

42

62

20

##

13.5

44

59

10

10

1.0

MZEU15(K)E2+E3

100

1,800

900

0.20

15

5X2.3

52

68

25

##

13.5

47

62

10

10

1.4

MZEU20(K)E2+E3

245

1,600

700

0.29

20

6X2.8

57

75

30

##

15.0

54

72

12

11

1.8

MZEU25(K)E2+E3

425

1,600

600

0.33

25

8X3.3

60

90

40

##

19.0

62

84

16

14

2.7

MZEU30(K)E2+E3

735

1,500

500

0.39

30

8X3.3

68

100

45

##

19.0

68

92

16

14

4.1

MZEU35(K)E2+E3

1,015

1,400

300

0.49

35

10X3.3

74

110

50

##

22.0

76

102

20

18

5.1

MZEU40(K)E2+E3

1,350

1,400

300

0.59

40

12X3.3

86

125

55

##

22.0

85

112

20

18

7.4

MZEU45(K)E2+E3

1,620

1,400

300

0.69

45

14X3.8

86

130

60

##

25.0

90

120

25

22

9.1

MZEU50(K)E2+E3

2,070

1,300

250

0.79

50

14X3.8

94

150

70

##

25.0

102

135

25

22

11.6

MZEU55(K)E2+E3

2,400

1,300

250

0.88

55

16X4.3

104

160

75

##

30.0

108

142

32

25

14.6

MZEU60(K)E2+E3

2,950

1,200

250

0.98

60

18X4.4

114

170

80

##

30.0

112

145

32

25

17.0

MZEU70(K)E2+E3

4,210

1,100

250

1.27

70

20X4.9

134

190

90

##

35.0

135

175

38

30

25.4

MZEU80(K)E2+E3

5,170

800

200

1.38

80

22X5.4

144

210

105

##

35.0

145

185

38

30

32.6

MZEU90(K)E2+E3

12,000

450

150

4.70

90

25X5.4

158

230

120

##

45.0

155

205

50

40

38.9

MZEU100(K)E2+E3

17,600

400

130

5.39

100

28X6.4

182

270

140

##

45.0

180

230

50

40

65.2

MZEU130(K)E2+E3

24,500

320

110

6.76

130

32X7.4

212

310

160

##

60.0

205

268

68

55

97.3

MZEU150(K)E2+E3

33,800

240

80

8.13

150

36X8.4

246

400

200

##

60.0

255

325

68

55

191.4

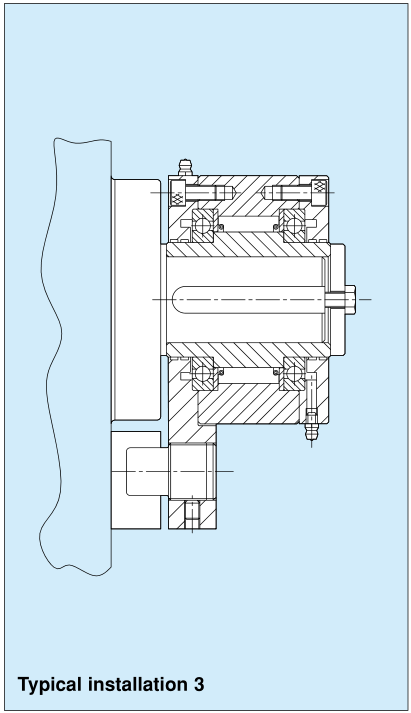

Cài đặt và sử dụng
1. Mô hình No’s. MZEU12 đến MZEU80 đã được bôi trơn sẵn và không yêu cầu
bôi trơn. Phạm vi nhiệt độ hoạt động là –40 ° C đến + 40 ° C.
Model No’s. MZEU90 đến MZEU150 yêu cầu bôi trơn bằng dầu. (Tham khảo
bôi trơn và bảo dưỡng thuộc trang 31).
2. Chúng tôi khuyến nghị dung sai trục là h7 và ISO R773 (DIN 6885.1)
rãnh then là tiêu chuẩn.
3. Ly hợp được phân phối với Ly hợp cam loại Cơ bản, mặt bích E2
và cánh tay đòn mô men xoắn E3 như các bộ phận riêng biệt.
4. Làm sạch bề mặt của đường đua bên ngoài ở cả hai đầu và phần tiếp xúc
bề mặt của mặt bích E2 và cánh tay đòn E3.
5. Đối với Model No’s. MZEU90 đến MZEU150, áp dụng keo dán vào
bề mặt của cuộc đua bên ngoài ở cả hai đầu.
6. Kiểm tra hướng quay và gắn mặt bích E2 và E3
mômen quay tay đến ly hợp.
7. Bằng cách lắp cả mặt bích và đĩa xích ở phía đối diện,
hướng quay có thể được thay đổi.
8. Khi lắp ly hợp vào trục, hãy tạo áp lực vào bên trong
cuộc đua nhưng không bao giờ đến cuộc đua bên ngoài.
9. Đối với các ứng dụng Lập chỉ mục tốc độ cao (Hơn 50 c / m)
loại lò xo được khuyến khích.
10. Model No.
MZEU K
Không có dấu: Không có keyway trên cuộc đua bên ngoài.
K: Chìa khóa trên cuộc đua bên ngoài.
