GIỚI THIỆU

Đặc trưng

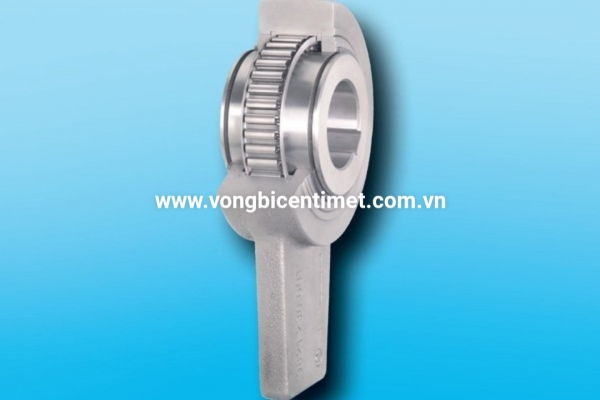

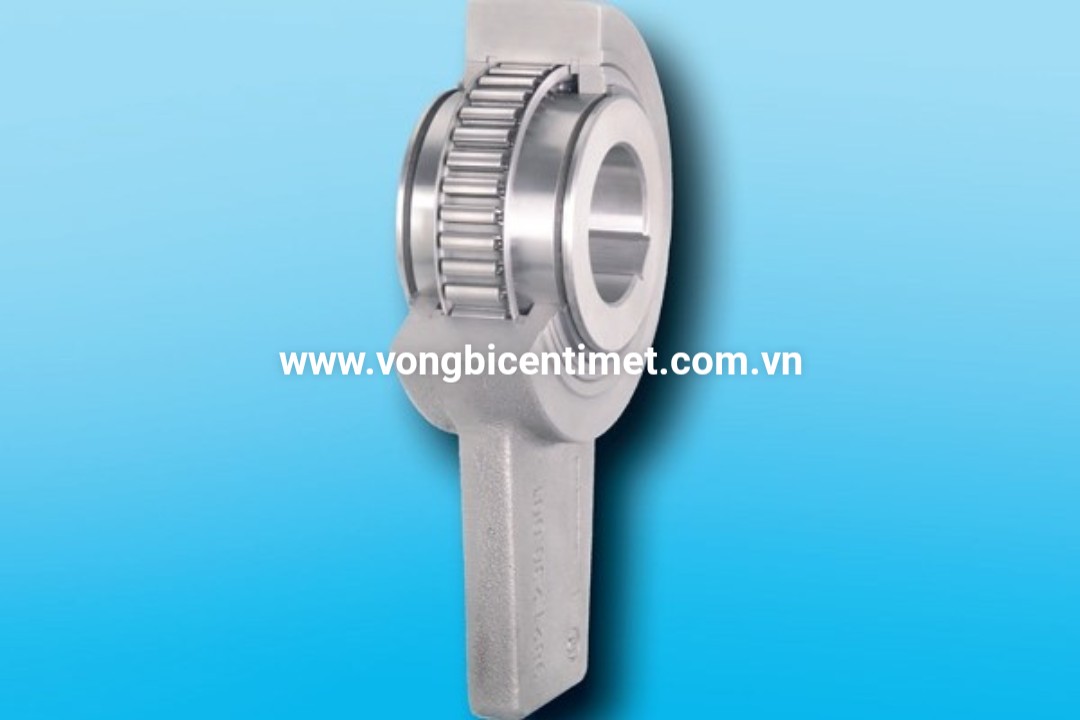

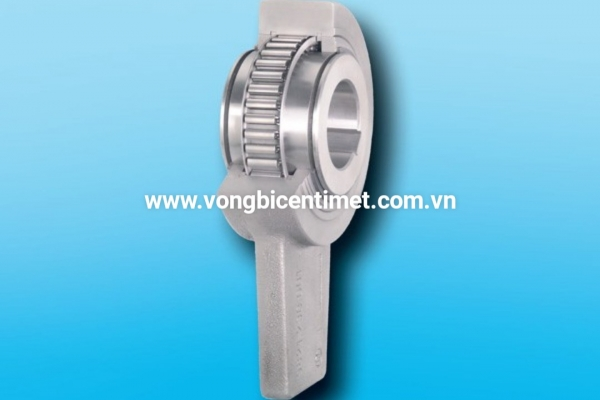

Toàn bộ Freewheels FA với cánh tay mô-men xoắn là những chiếc freewheels có vòng bi tay áo. Chúng được bôi trơn bằng mỡ và không cần bảo dưỡng.
FA freewheels được sử dụng như:
➧ Điểm dừng
➧ Lập chỉ mục tự do
Dành cho các ứng dụng có hoạt động quay vòng tự do tốc độ thấp khi được sử dụng làm điểm dừng hoặc có tổng số lần thực hiện từ thấp đến trung bình khi được sử dụng làm bánh xe tự do lập chỉ mục.
Ngoài loại tiêu chuẩn, hai loại khác có sẵn để kéo dài tuổi thọ và độ chính xác của chỉ mục.
Mô-men xoắn tối đa lên đến 3 690 lb-ft.
Lỗ khoan lên đến 3,15 inch.

Ứng Dụng
Hai viên kim loại hoàn chỉnh FA 57 trong bộ nạp con lăn của máy gia công kim loại tấm. Bánh xe tự do lập chỉ mục được bố trí ở bên trái được điều khiển thông qua một tay quay chuông với một lực nâng có thể điều chỉnh được. Điều này cho phép cài đặt nguồn cấp dữ liệu vô hạn. Mặt sau được bố trí ở bên phải ngăn các con lăn lập chỉ mục chạy ngược lại trong khi con lăn tự do lập chỉ mục thực hiện hành trình lùi của nó. Thông thường, một phanh nhỏ bổ sung được cung cấp để ngăn dải kim loại tấm tăng tốc tiến lên.

See page 9 for determination of selection torque.

Kích thước rãnh then theo yêu cầu của khách hàng.

Gắn
Khi được sử dụng làm điểm tựa, mô-men xoắn lùi được hỗ trợ bởi cánh tay đòn. Cánh tay đòn không được kẹp vào vị trí. Nó phải có 0,002 đến 0,008 inch chơi theo hướng trục và xuyên tâm.

Khi được sử dụng như một bánh đà tự do lập chỉ mục, tay quay mô-men xoắn đóng vai trò là tay đòn lập chỉ mục.

Cánh tay mô-men xoắn không được xử lý nhiệt cho phép khách hàng thay đổi cánh tay đòn mô-men xoắn để phù hợp với ứng dụng của mình.

Dung sai được đề nghị của trục là + 0 / - 0,001 inch.
