Vòng bi chống quay ngược (Blackstop cam clutch)

MI-S SERIES CLAM CLUTCH

Thông tin sản phẩm

INTRODUCTION

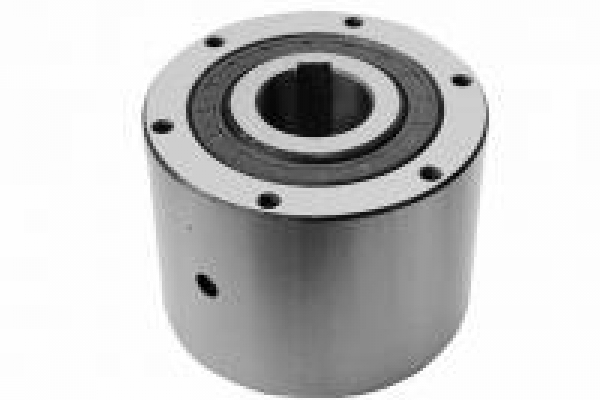

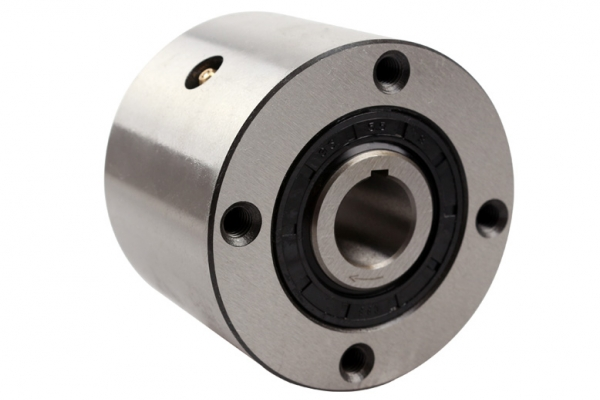

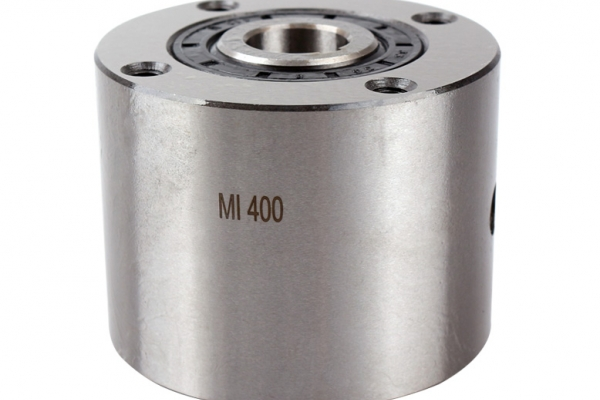

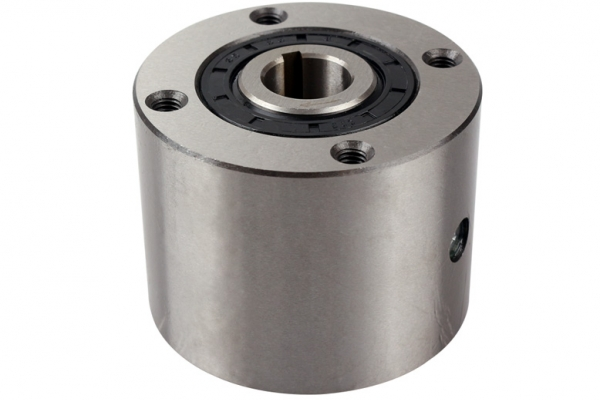

MI-S SERIES CAM CLUTCH

■ MODELS MI 20S AND MI 30S

For Special Applications

Đặc trưng:

1. Cam được xử lý đặc biệt được sử dụng để đạt được hiệu quả tốt hơn

hao mòn điện trở.

2. Bộ truyền động cho máy đóng bao hoặc

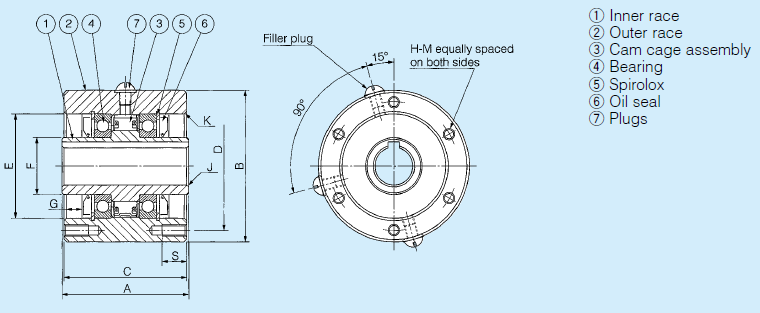

Dimensions and Capacities

Model	Torque Capacity (Nm)	Max. Indexing (cycle/min)	Drag Torque (Nm)	Bore Size		A	C	B	F	E (M6)	Oil (mℓ)	Weight (kg)
				Dia. (H7)	Keyway
MI20S	43.1	300	0.29	20	6x2.8	67	65	80	30	55	45	1.9
MI 30S	196	300	1.08	30	10x3.3	82	80	100	45	75	100	4

Cài đặt và sử dụng

1. Khi lắp đĩa xích hoặc bánh răng vào mâm ngoài, hãy sử dụng kích thước bên trong của mâm ngoài (kích thước E) để làm mặt bích định tâm trên đĩa xích hoặc bánh răng. Sau đó gắn chặt bằng bu lông có độ bền kéo 10,9 hoặc lớn hơn vào các lỗ đã được khai thác ở rãnh ngoài. Dung sai được khuyến nghị giữa bánh răng được lắp và mặt bích định tâm là f7.

2. Dung sai trục được đề nghị là h6 hoặc h7.

3. Luôn sử dụng phím song song và không sử dụng phím côn. Cuộc họp khóa song song ISO R773 (DIN 6885.1)

được khuyến khích. Đảm bảo rằng không có sự chơi ngang giữa các phím và các rãnh then. Lắp một tấm kết thúc trên mặt của đường đua bên trong

4. Khi lắp trục, chỉ áp lực lên mặt của rãnh bên trong.

5. Xem & ldquo; Bôi trơn và Bảo dưỡng & rdquo; trên trang 79.
