Vòng bi chống quay ngược (Blackstop cam clutch)

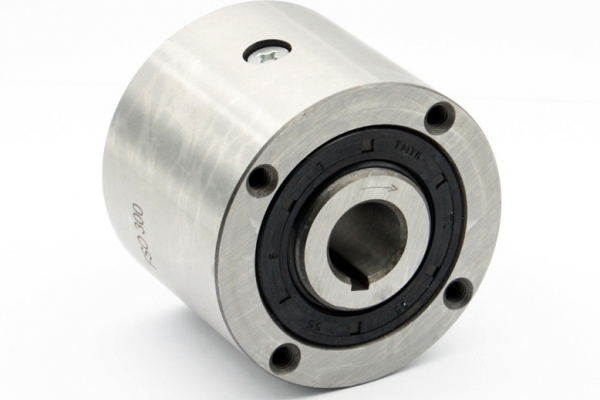

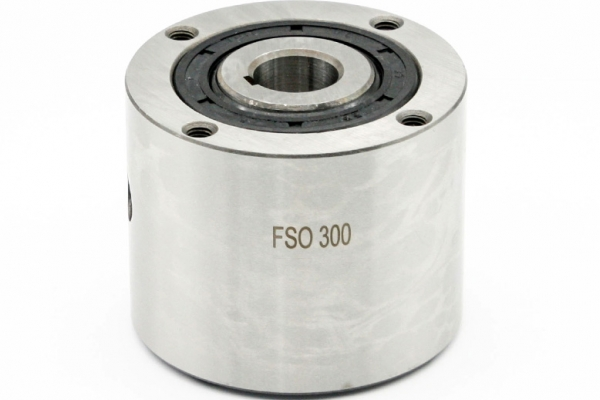

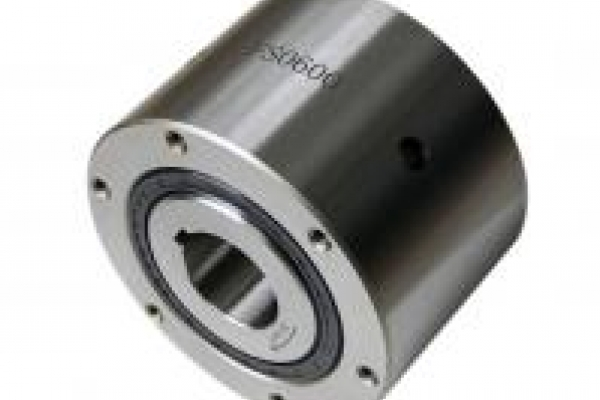

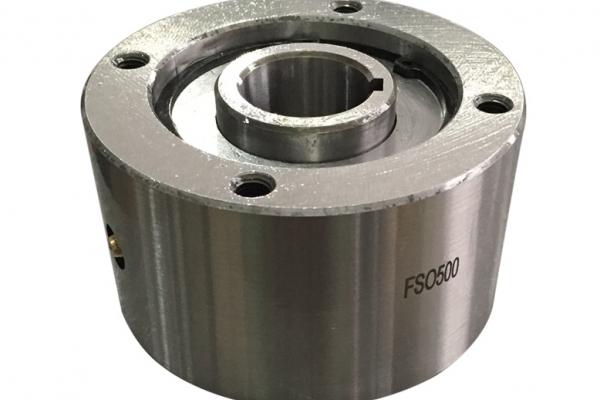

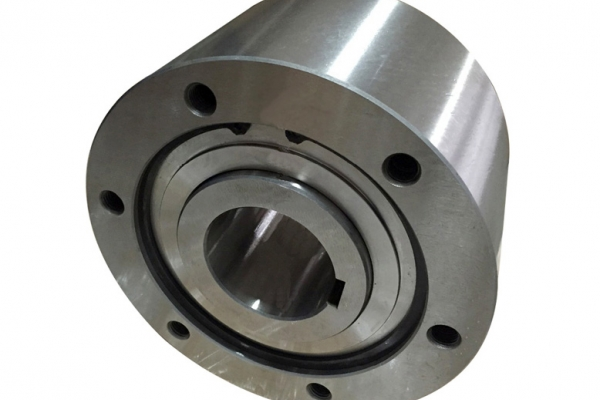

FSO750-FSO1027 Sprag Backstop Clutch

Thông tin sản phẩm

Backstop (Overrunning clutch)FSO750-1027

Tính năng

Các loại FS, FSO và HPI 750 đến 1027 là các loại vòng bi tự do kiểu phun độc lập, được làm kín và được hỗ trợ ổ trục, sử dụng hai ổ bi.

Các đơn vị được giao dầu hoặc mỡ bôi trơn tùy theo chủng loại. Đây là một thiết kế của Formsprag USA sử dụng các vòi phun cao với các bề mặt hoạt động đa bán kính. Được thiết kế đặc biệt cho các viên ngọc tự do kích thước lớn để bù đắp cho bất kỳ độ lệch tâm nào do mài mòn ổ trục. Các loại FS và HPI được bôi trơn bằng dầu và sử dụng phớt phớt trục tiêu chuẩn. Loại FSO được bôi trơn bằng mỡ và được trang bị các phớt mỡ đặc biệt.

Loại HPI được thiết kế đặc biệt cho các ứng dụng lập chỉ mục tốc độ cao. Mỗi mô hình khác nhau hiển thị một loạt các đường kính lỗ khoan theo hệ mét tiêu chuẩn. Chúng tôi có thể cung cấp bất kỳ kích thước lỗ khoan nào giữa kích thước tối thiểu và tối đa được chỉ định trong bảng, bao gồm cả kích thước hệ Anh.

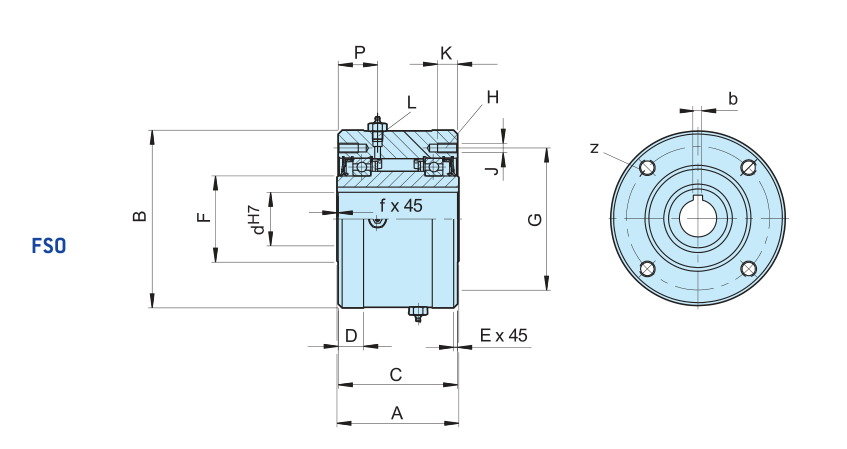

Type	Size	DIMENSIONS
FSO FS HPI		dH7-bxh	d4)	A	B5)	C	D	E	F	G	z	J	K	L	P	f
			min-max		-0.05
		[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]			[mm]	[inch]	[mm]	[mm]
		65-18x11
		70-20x12
	750	75-20x12	57–87	152.4	222.25	149.2	31.7	1.6	107.74	177.8	8*	M12	25	1/2-20	49.2	1.6
		80-22x14
		85-22x14
		80-22x14
	800	90-25x14	66–112	152.4	254	149.2	31.7	1.6	139.7	227	8	M12	25	1/2-20	49.2	1.6
		100-28x16
		110-28x16
		100-28x16
	900	110-28x16	92–138	161.9	304.8	158.7	34.9	1.6	161.92	247.65	10	M16	32	1/2-20	54	1.6
		120-32x18
		130-32x18
		130-32x18
	1027	150-36x20	125–177	168.3	381	165.1	34.9	3.2	228.6	298.45	12	M16	32	1/2-20	54	3.2
		175-45x25

Type	Size	Torque	Overrunning speeds		Lubricant			Weight	Drag Torque
FSO FS HPI		capacity	FSO	FS	FSO	HPI	FS		TR
		TKN1)	nmax2)	nmax3)
		[Nm]	[min-1]	[min-1]	[ml]	[ml]	[ml]	[kg]	[Ncm]
	750	9660	1800/650	1000/650	222	384	207	38	5.08
	800	17940	1500/525	850/525	222	444	251	46	7.12
	900	24408	1350/500	700/500	532	473	340	71	8.47
	1027	36612	700/375	500/375	651	946	473	113	13.56

NOTES

1) T max = 2 × T KN
» Refer to Selection page 10 to 13
2) Inner race/outer race
3) Inner race/outer race
4) Inch bore available on request
*) 6 holes equally spaced at 60° plus 2 extra-holes at
180°
5) Tolerance for sizes 900 and 1027: -0,08

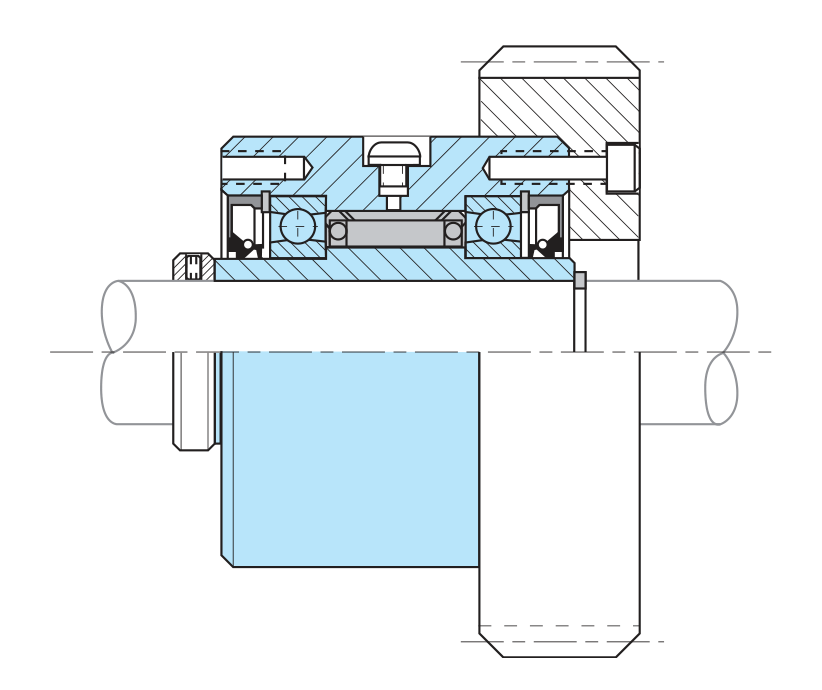

MOUNTING EXAMPLE
