Roller type freewheel ALF2D2

Thông tin sản phẩm

GIỚI THIỆU

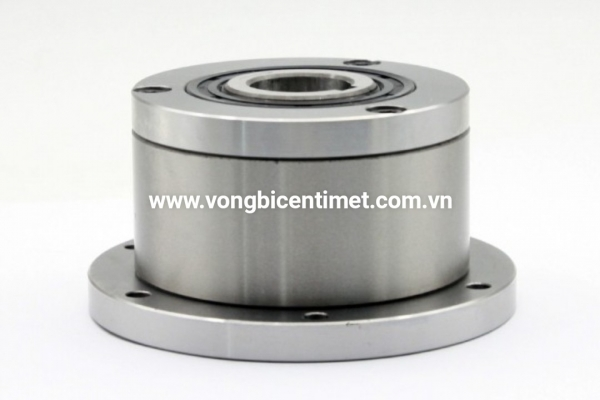

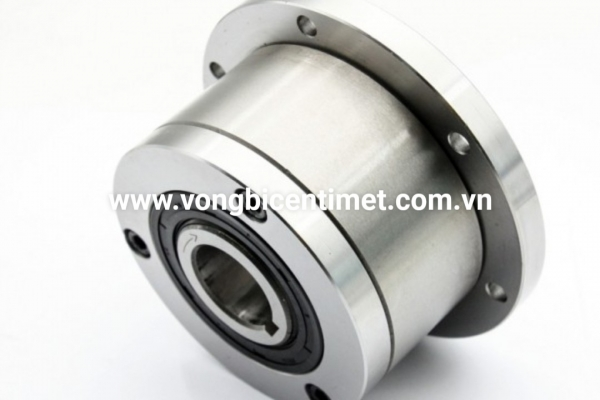

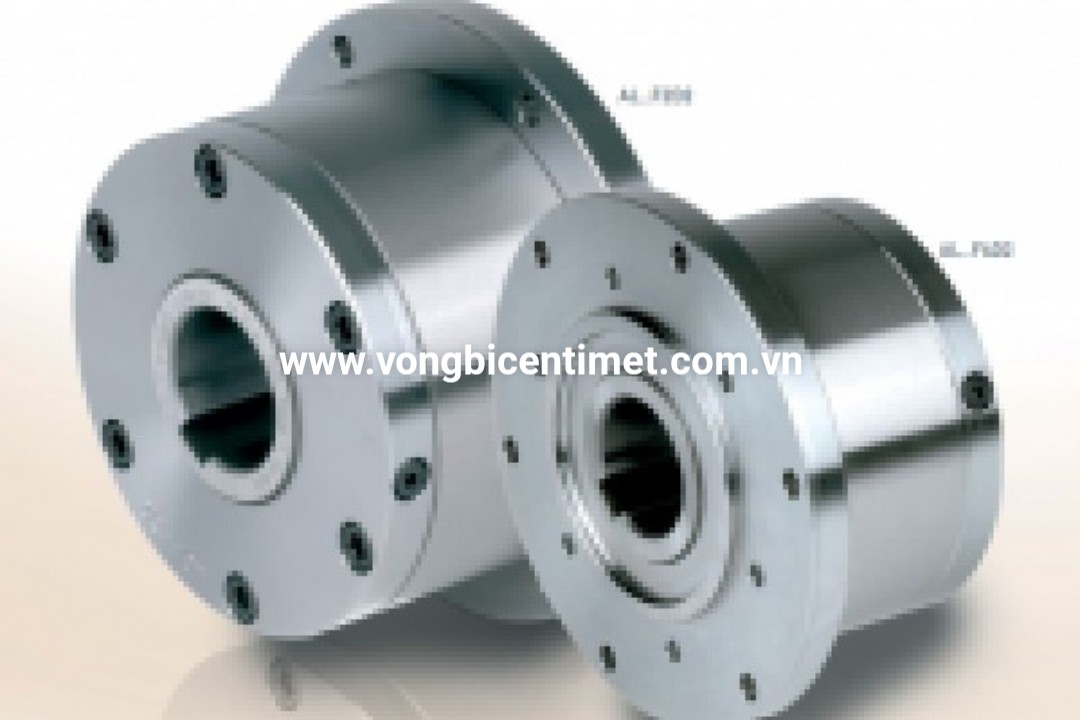

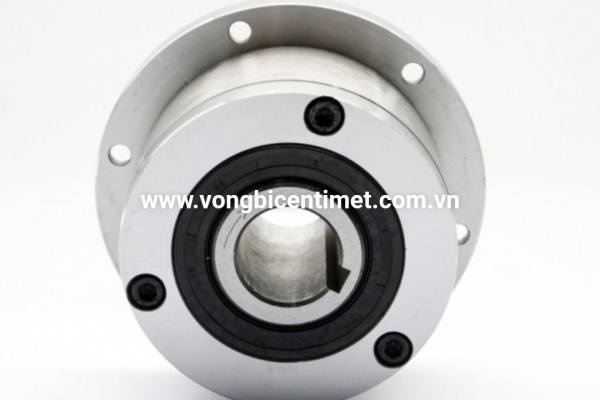

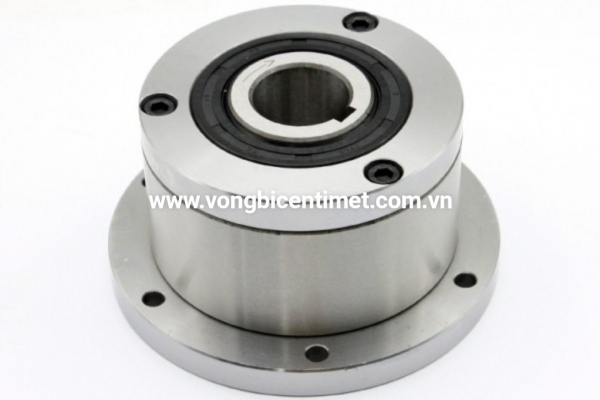

Roller type freewheel ALF2D2

Tính năng

Loại AL..F2D2 / F4D2 là loại vòng bi tự do kiểu con lăn, khép kín, được làm kín và được hỗ trợ ổ trục, sử dụng hai ổ trục dòng 160 ... Các đơn vị được cung cấp dầu bôi trơn.

Chủ yếu được sử dụng làm ly hợp chạy nhanh hoặc lập chỉ mục, tổ hợp nắp được chọn tùy theo loại ổ đĩa, như được minh họa ở trang sau. Nắp D2 được sử dụng để đóng thiết bị. Nó được trang bị hai vít để đổ dầu, xả và cấp dầu. Phớt trục là loại vòng chữ V. Nắp và đệm kín đã được thiết kế để chống dầu với mômen cản tối thiểu.

Chúng tôi khuyên bạn nên cung cấp đơn vị được lắp ráp. Vui lòng chỉ định hướng quay bên trong nhìn từ mặt bích D2.

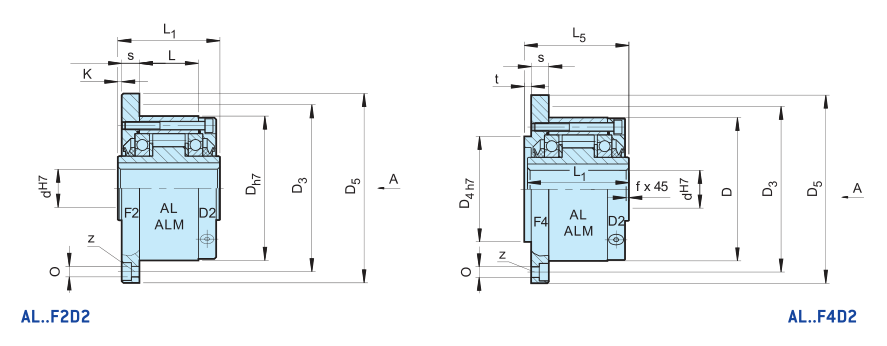

Type	Size		Overrunning speeds							Weight	Drag torque
AL..F2D2 AL..F4D2	d^H7	T_KN¹)	n_imax²⁾	na_max³⁾	D_h7	L ₁	z	O	f		T_R
	[mm]	[Nm]	[min-1]	[min-1]	[mm]	[mm]		[mm]	[mm]	[kg]	[Ncm]
	12	55	2500	7200	62	42	3	5.5	0.5	0.9	11
	15	125	1900	6500	68	52	3	5.5	0.8	1.3	15
	20	181	1600	5600	75	57	4	5.5	0.8	1.7	18
	25	288	1400	4500	90	60	6	6.6	1	2.6	36
	30	500	1300	4100	100	68	6	6.6	1	3.5	48
	35	725	1100	3800	110	74	6	6.6	1	4.5	60
	40	1025	950	3400	125	86	6	9	1.5	6.9	84
	45	1125	900	3200	130	86	8	9	1.5	7.1	94
	50	2125	850	2800	150	92	8	9	1.5	10.1	128
	55	2625	720	2650	160	104	8	11	2	13.1	150
	60	3500	680	2450	170	114	10	11	2	15.6	160
	70	5750	580	2150	190	134	10	11	2.5	20.4	360
	80	8500	480	1900	210	144	10	11	2.5	26.7	360
	90	14500	380	1700	230	158	10	14	3	39	680
	100	20000	350	1450	270	182	10	18	3	66	880
	120	31250	250	1250	310	202	12	18	3	91	1200
	150	70000	180	980	400	246	12	22	4	186	1350
	200	175000	120	750	520	326	18	26	5	425	4200
	250	287500	100	620	610	396	20	33	5	680	6500
ALM..F2D2 ALM..F4D2	25	388	1100	2800	90	60	4	6.6	1	2.7	41
	30	588	1000	2500	100	68	6	6.6	1	3.65	64
	35	838	900	2400	110	74	6	6.6	1	4.7	76

LƯU Ý

1) T max = 2 & lần; T KN
& raquo; Tham khảo Lựa chọn trang 10 đến 13
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Chìa khóa dẫn đến DIN 6885.1
Khi đặt hàng, vui lòng chỉ định hướng quay được nhìn thấy
từ mũi tên
Cuộc đua bên trong vượt qua theo chiều kim đồng hồ,
Cuộc đua bên trong vượt qua ngược chiều kim đồng hồ
Tham khảo hướng dẫn lắp đặt và bảo trì
trang 16 đến trang 19

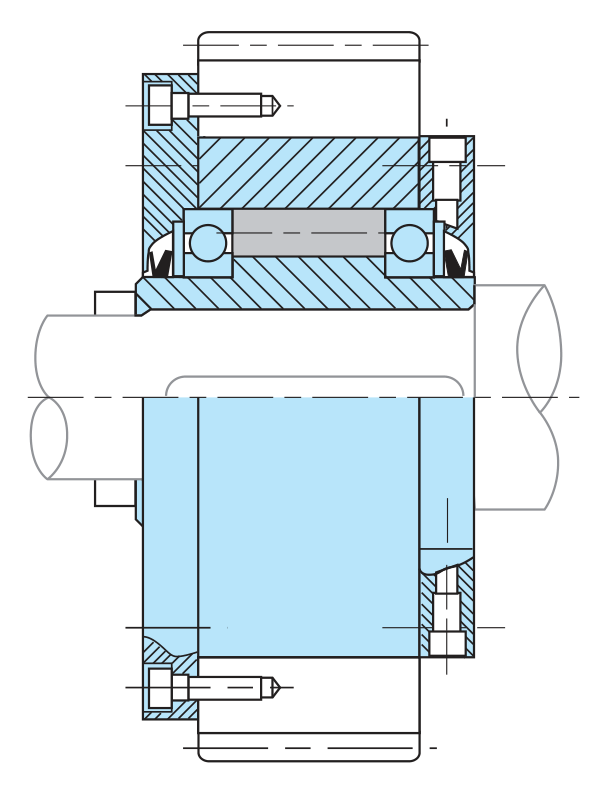

MOUNTING EXAMPLE
